高壓隔離開關觸指壓力測試儀
YGK-500N / YGK-1000N / YGK-2000N卓亞電力承諾:網站所售本產品滿足電力標準GB1984-2003、DL/T846.3-2004,出廠嚴格質檢,確保精度性能。凡購買卓亞電力廠家生產制造的產品,開具13%增值稅專用發票,免費技術指導、回檢、第三方檢測及維修等服務,我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》,購買卓亞電力產品,品質有保證,請您放心購買!
產品簡介—— Product Description
高壓隔離開關觸指壓力測試儀專門用于各類型高壓開關(如:折臂式隔離開關、剪刀式隔離開關、梅花觸頭式高壓開關等)的觸指壓力與夾緊力測量工作。高壓隔離開關觸指壓力測試儀用于測量國內10KV-500KV和進口GW4、GW5、GW6、GW7、GW10、GW16、GW17、GW22、GW23等系列隔離開關觸頭壓力性能。
型號:YGK-500N(A:T)、YGK-1000N(AB:X/T)、YGK-2000N(ABC)
別名:高壓隔離開關觸指壓力測試儀、高壓開關觸指夾緊力測試儀、開關觸指夾緊力測試儀、開關觸指壓力測試儀
卓亞電力公司根據相關標準要求研發生產的YGK型高壓隔離開關觸指壓力測試儀,只需要將開關模擬觸頭傳感器在每對高壓開關觸指接觸位置張開,就能立即測量出觸指此時的接觸壓力值及開關觸頭夾緊力。通過改變壓力傳感器的形狀也能進行不同型號的斷路器(開關)觸指壓力測量。
測量對象 ——
1、高壓隔離開關觸指壓力測試儀適用于高低壓隔離開關、梅花觸頭、SF6負荷開關、高壓固體絕緣柜和低壓抽屜式開關柜主回路接插件等觸頭接觸壓力(夾緊力)的測量與檢驗。
2、梅花觸頭壓力測量:可測量常規梅花觸頭型號與規格如:630A(12片)、630A(24片)、1250A(30片)、2500A(15片)、1600A(36片)、1600A(18片)、2000A(48片)、2000A(24片)、2500A(64片)、3150A(32片)、4000A(41片)、5000A(48片)的各型號梅花觸頭壓力值。我公司可定制夾具滿足其它規格的梅花觸頭壓力測量。
為什么要測量開關觸頭(觸指)的壓力與夾緊力? ——
開關觸頭的接觸壓力參數是主回路導電性能好壞的重要指標,是主回路隔離觸頭在運行時能否耐受沖擊電流,滿負荷運行時溫升是否合格的重要影響因素。 開關觸頭接觸壓力的變化受彈簧材料及其加工工藝、開關裝配精度、使用環境、負載性質和工作頻度等多方面因素的影響。為了保證開關觸頭性能長期穩定可靠,定期對開關觸頭接觸壓力進行檢測非常重要。
應用 ——
1、高壓隔離開關觸指壓力測試儀廣泛應用在開關觸頭制造廠、高低壓開關柜生產廠家以及各種高低壓開關和開關柜的運行現場。高壓隔離開關觸指壓力測試儀針對各種高壓開關動靜觸頭夾緊力測量(如:梅花觸頭式高壓開關、折臂式隔離開關觸頭、剪刀式隔離開關觸頭、轉入式"U"形觸頭隔離開關、戶內系列拍合式隔離開關觸頭)等。
2、高壓隔離開關觸指壓力測試儀滿足供電公司、化工廠、檢修車間進行斷路器開關的安裝、檢修。非常適用于技術人員現場對高壓開關觸頭壓力的控制和檢驗。
高壓開關(斷路器)觸頭壓力標準及梅花觸頭壓力標準 ——
注:常規負荷開關的壓力值一般在200N左右,各開關廠或有不同,以下數據僅供參考。
【梅花觸頭式開關】:梅花觸頭壓力標準可咨詢我公司客服,027-65523062。
【轉入式開關觸頭】:一對觸指參考壓力(≥130N),如:GW4、GW5、GW7等
【鉗夾式開關觸頭】:一對觸指參考壓力(≥300N),如:GW6、GW16/17、GW22/23等
【拍合式開關觸頭】:一對觸指參考壓力(≥200N),如:GN2等戶內系列
技術參數—— Parameters
以下參數為產品標準參數,如需幫助,請致電客服。我們承諾,產品出廠嚴格質檢,確保質量與性能。產品咨詢與定制,歡迎致電:027-6552 3062
產品型號 | YGK-500N / YGK-1000N / YGK-2000N |
產品名稱 | 高壓隔離開關觸指壓力測試儀、高壓開關觸指夾緊力測試儀、開關觸指夾緊力測試儀、開關觸指壓力測試儀 |
最大測量范圍 | ≤500 N(1000N/2000N),誤差:≤1%讀數±1N |
壓力傳感器 | 注:可根據高壓開關(觸指型式、觸指開距)定制壓力傳感器。 |
開關觸指模擬傳感器 (按需選配A\B\C\D) |
說明:確定開關類型,選擇傳感器(A、B、C、D) |

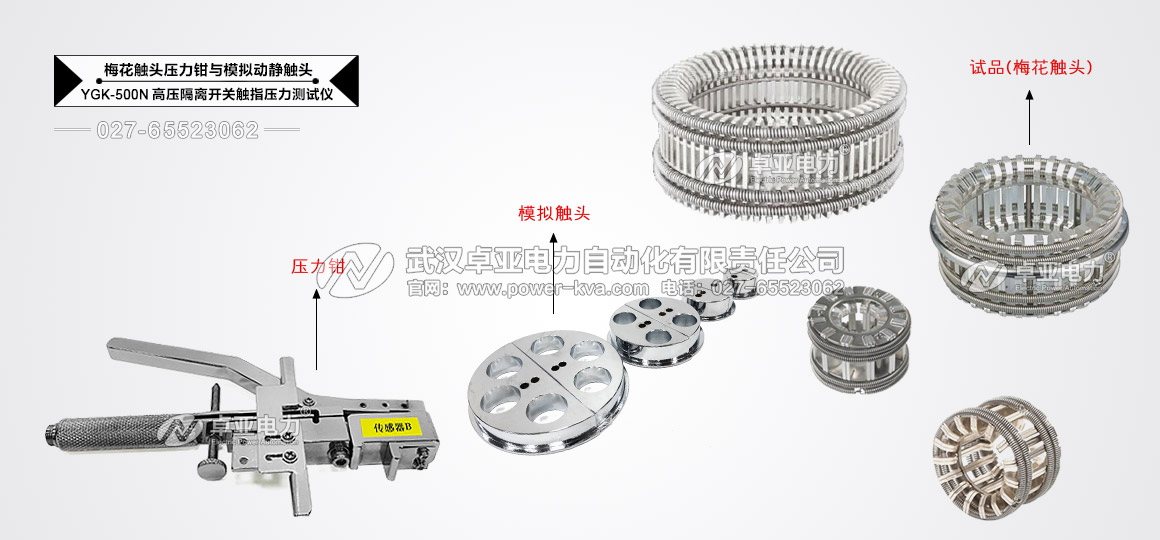

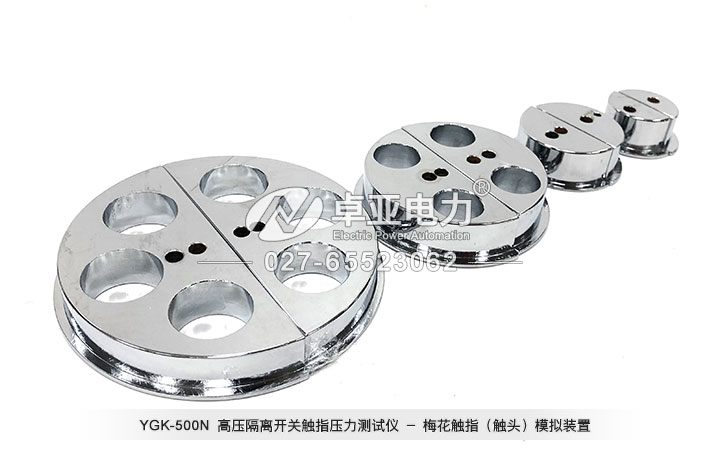

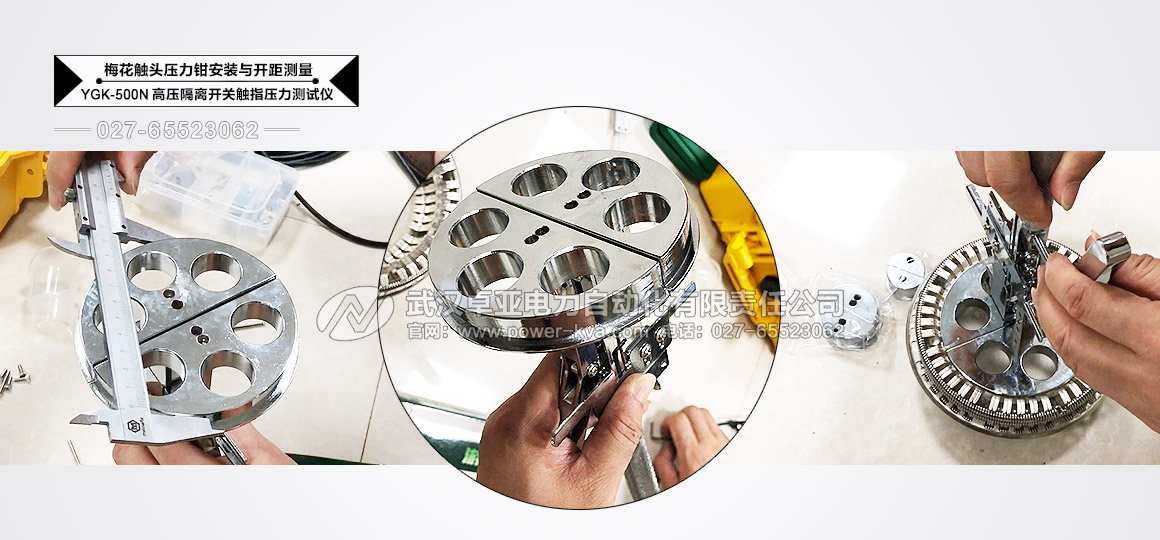

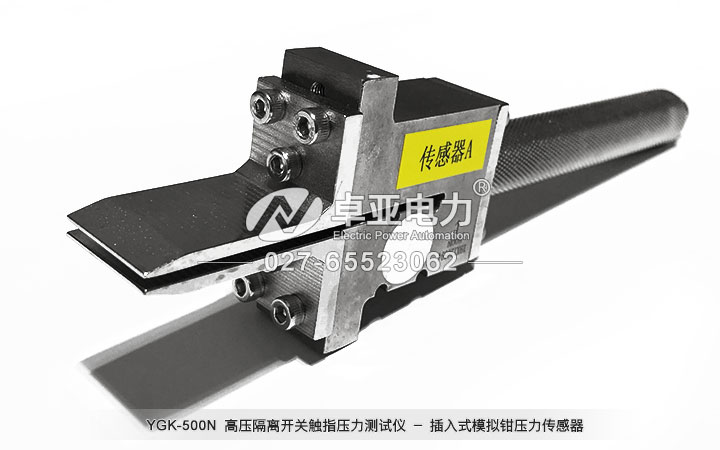

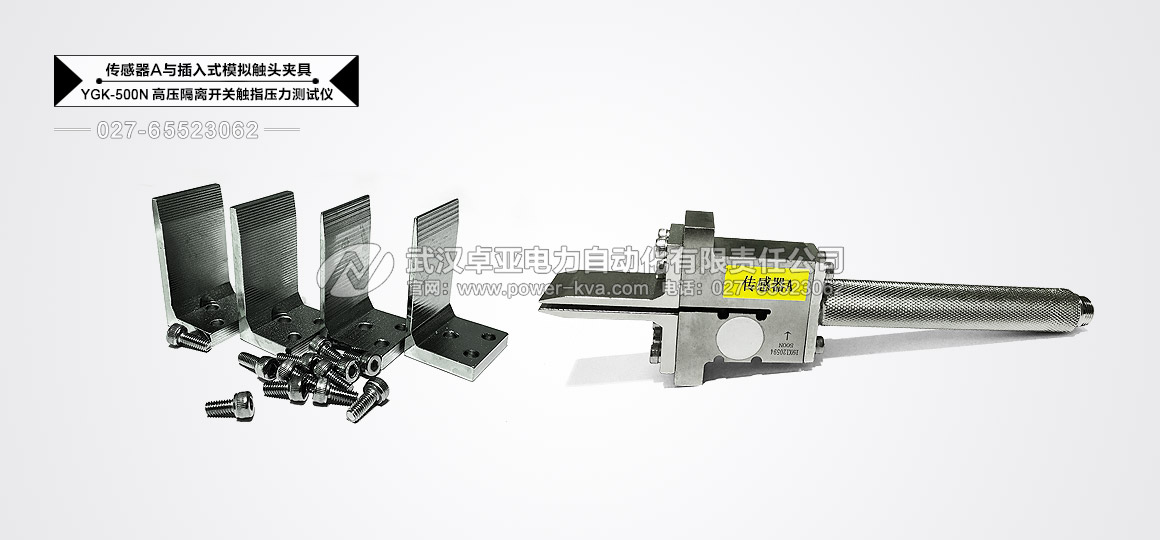

傳感器A(選配) :定開距模擬裝置(高壓梅花觸頭專用):滿足Φ(35、49、55、79、109)mm的梅花觸頭夾緊力測量。(可定制) | |

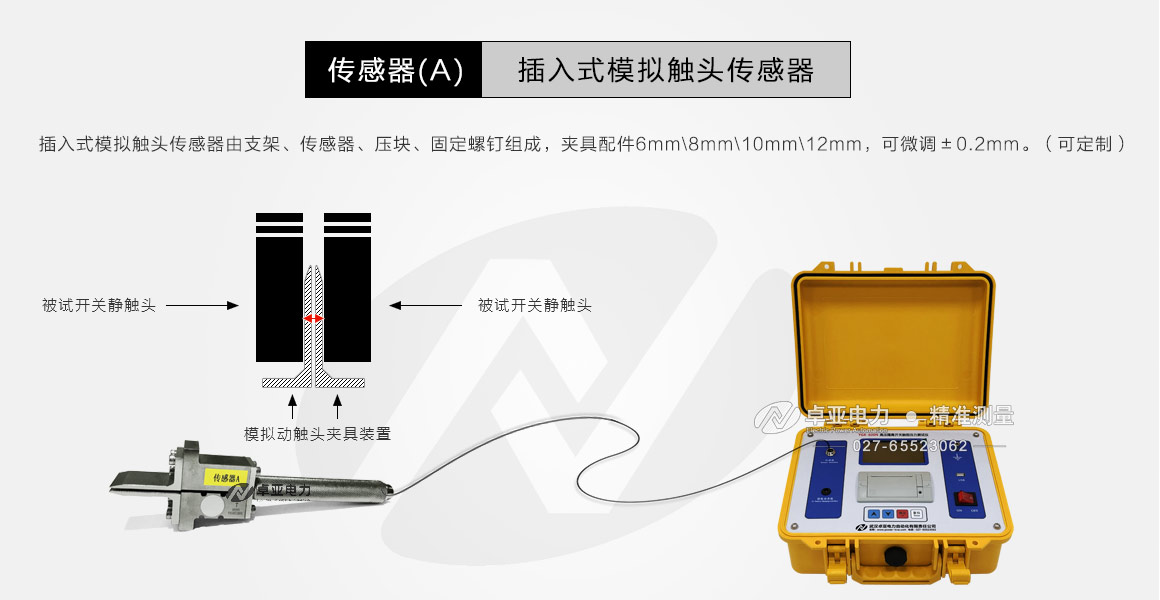

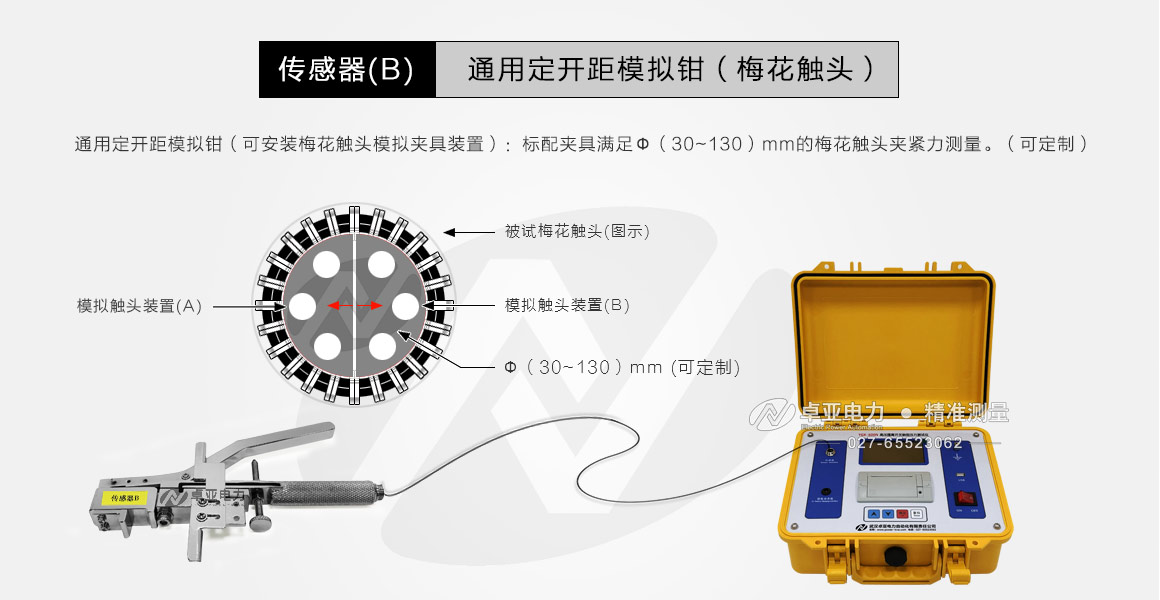

傳感器B(選配) :定開距模擬裝置(雙壓片式觸頭專用):滿足6mm / 8mm / 10mm / 12mm刀閘間隙壓力測量,可微調±0.2mm。(可定制) | |
傳感器C(選配) :折臂式開關觸頭模擬裝置。L(N)mm。(注:滿足110kV戶外開關觸頭測量專用。) | |

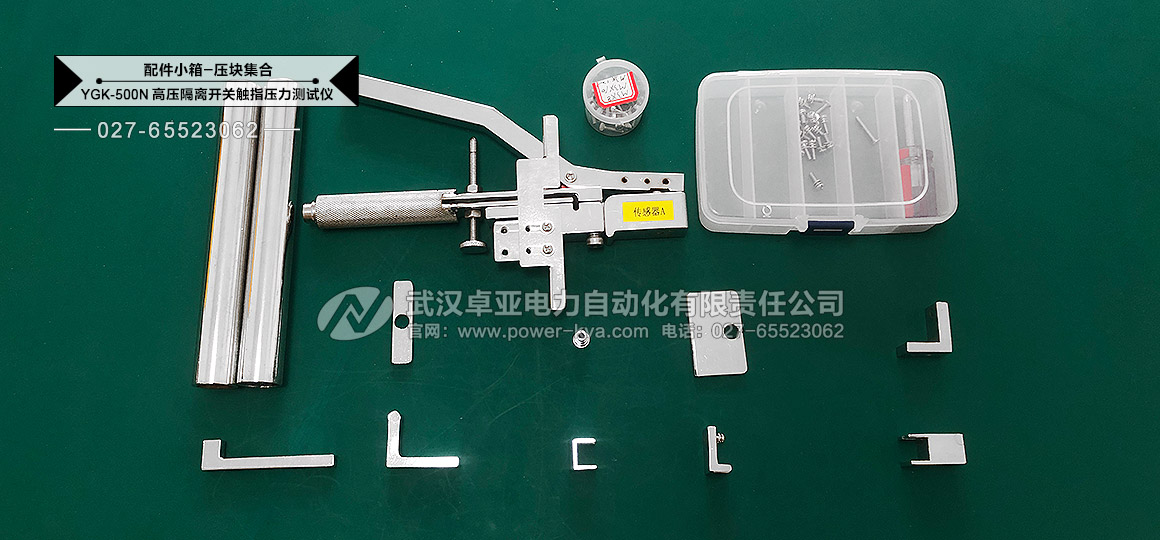

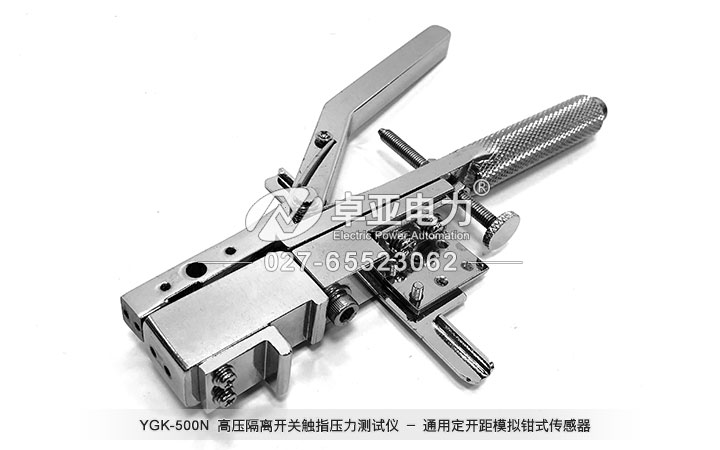

傳感器D(選配) :多功能通用間隙壓力鉗。(注:滿足多種規格接插件間隙壓力的測量。) | |

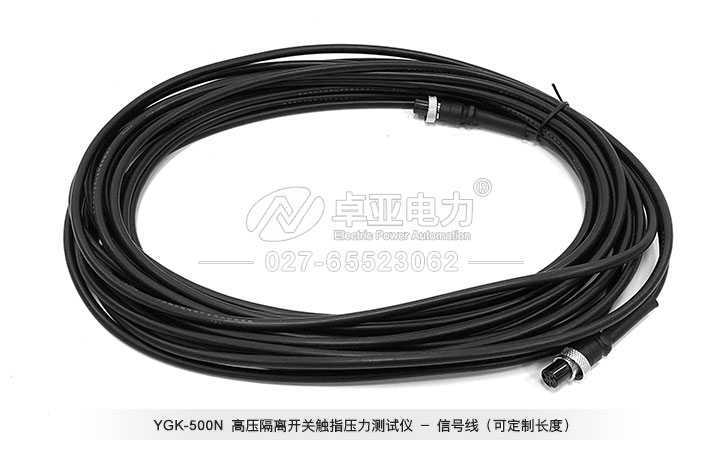

信號線長度 | 3m(可定制) |

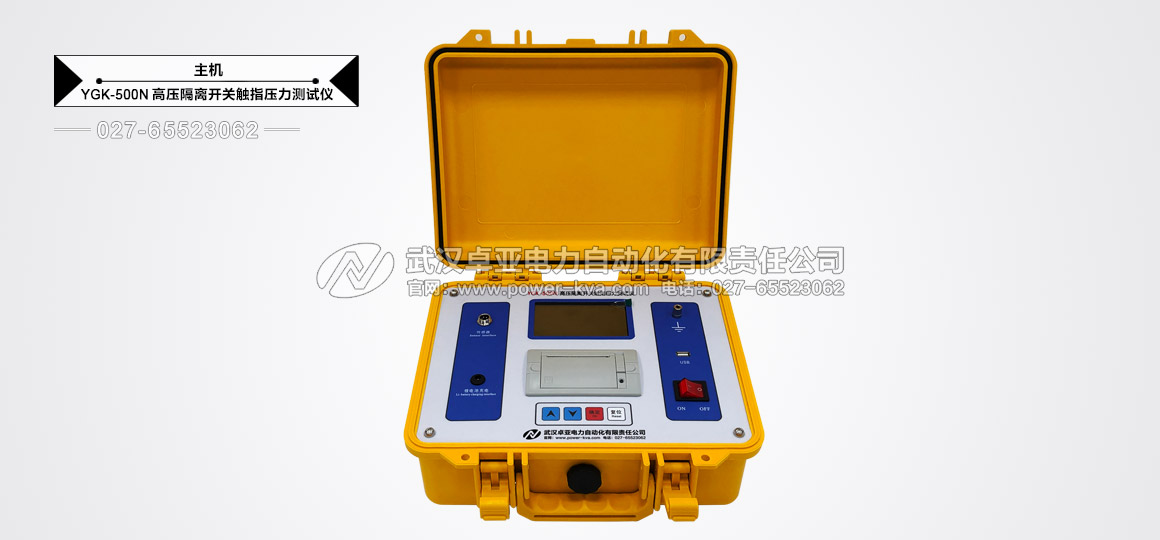

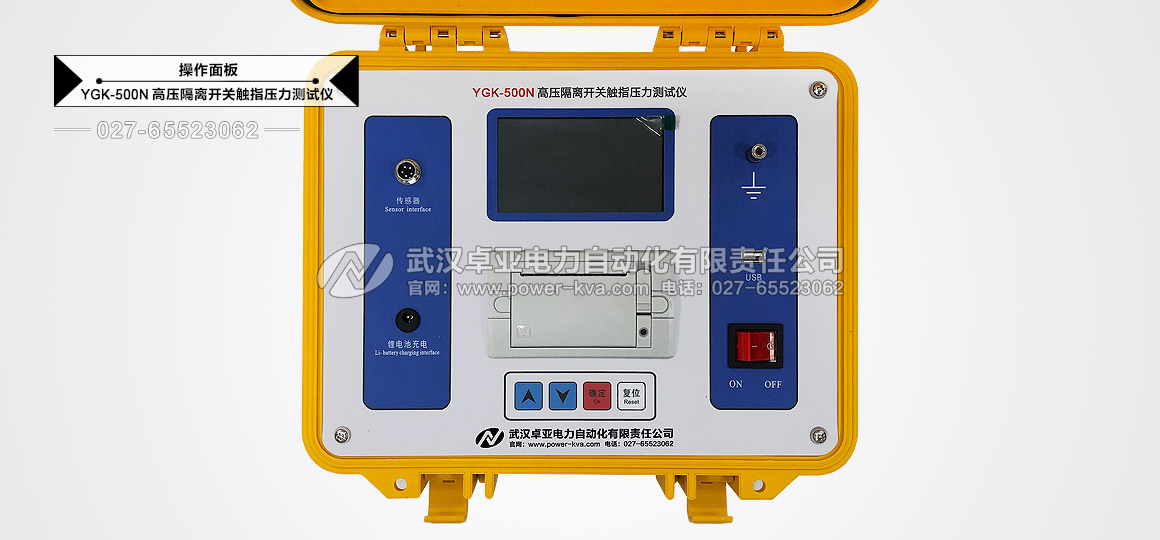

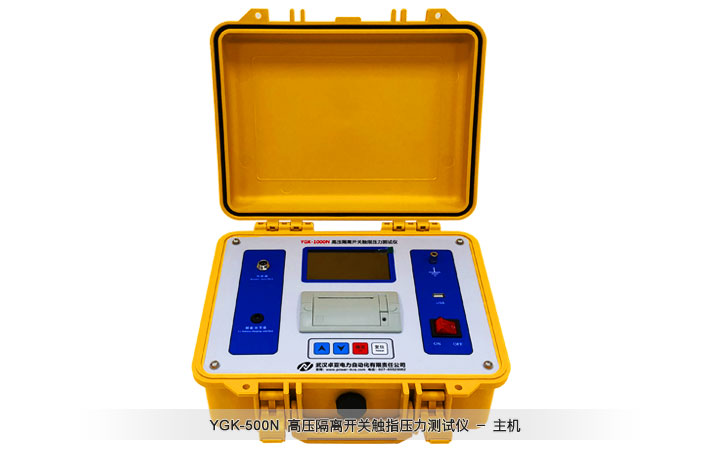

功能顯示 | 3.5寸液晶顯示屏、背光功能、全中文顯示 |

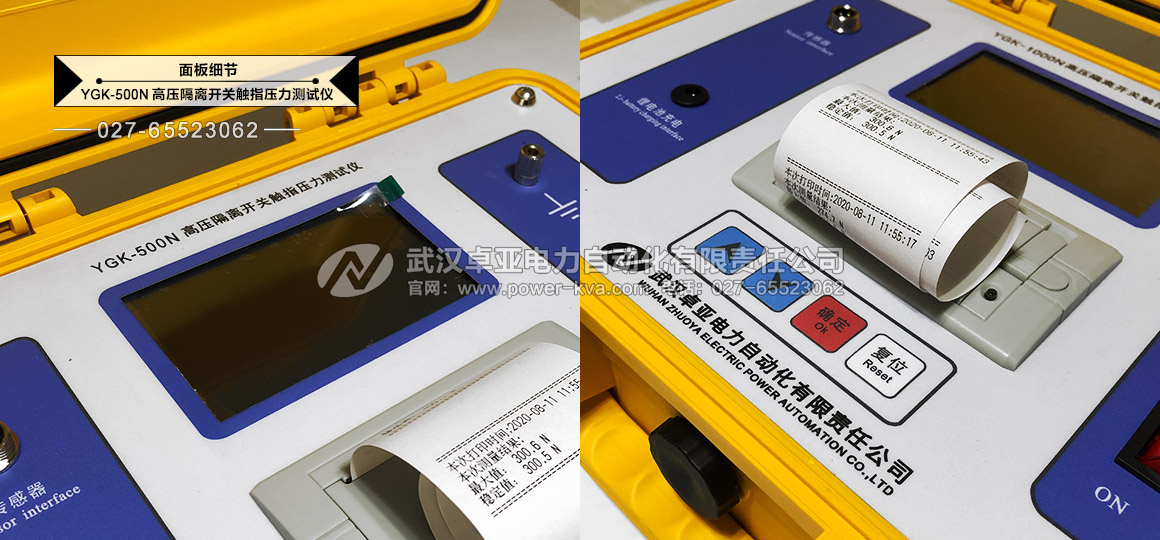

數據打印 | 微型打印機 |
USB接口 | U盤接口 |

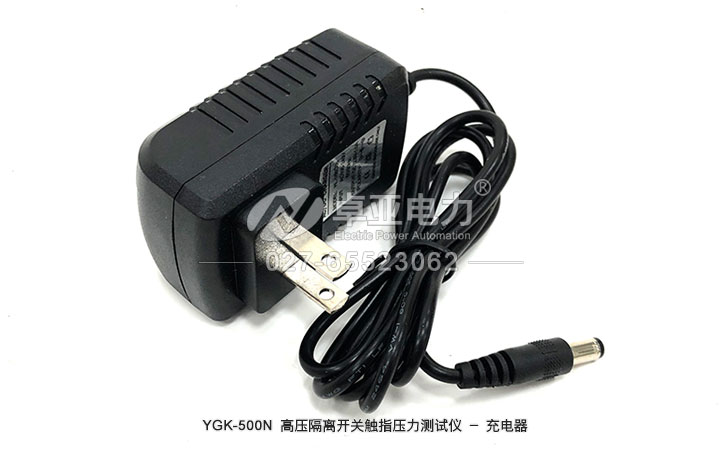

工作電源 | DC 12V,內置充電鋰電池,一次充滿可工作6小時。(≥ 6小時可定制) |
絕緣電阻 | >2MΩ |
介電強度 | 電源對機殼工頻1.5kV耐壓1分鐘,無閃絡與飛弧。 |
工作環境 | 溫度濕度:-30~40℃,≤80% RH |
大氣壓力:86~106kpa | |
本機功率 | ≤20 W(內置鋰電池) |
產品功能—— Features

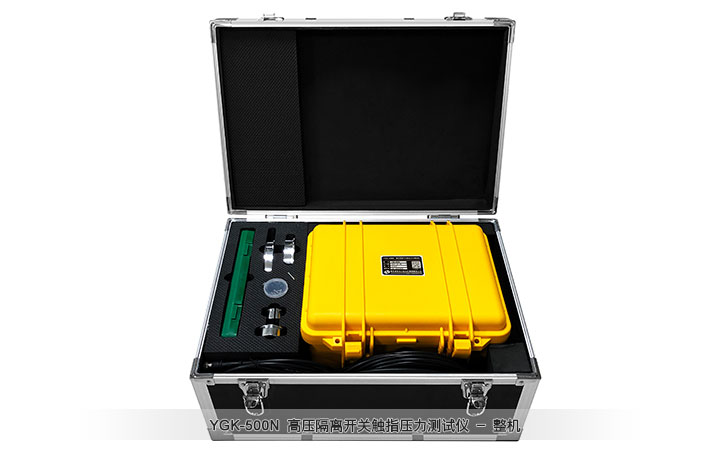

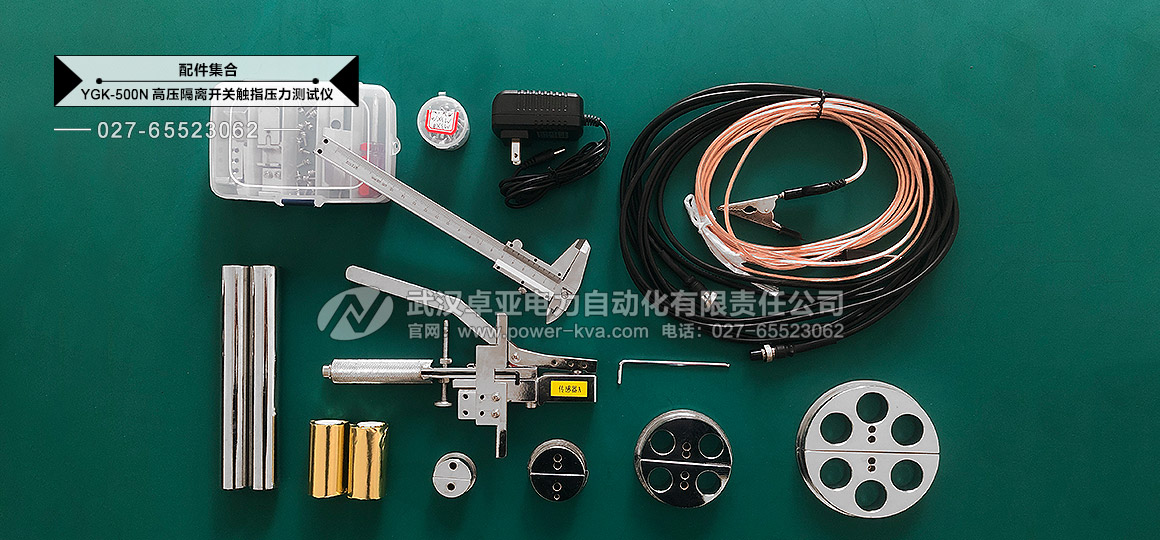

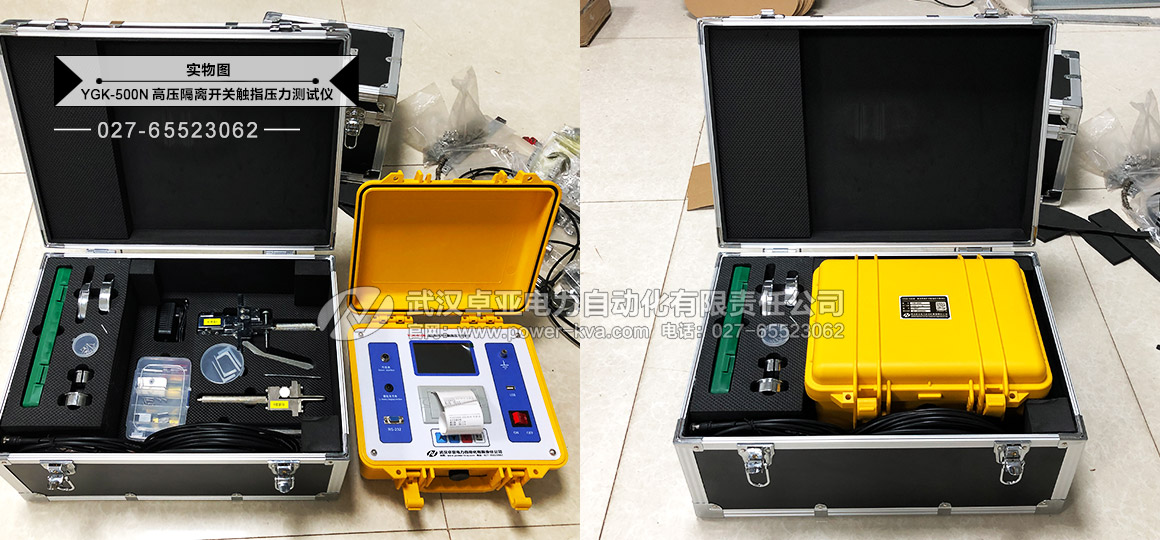

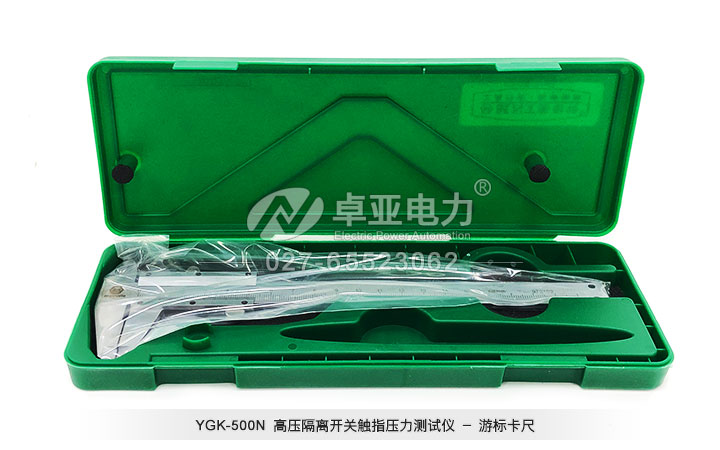

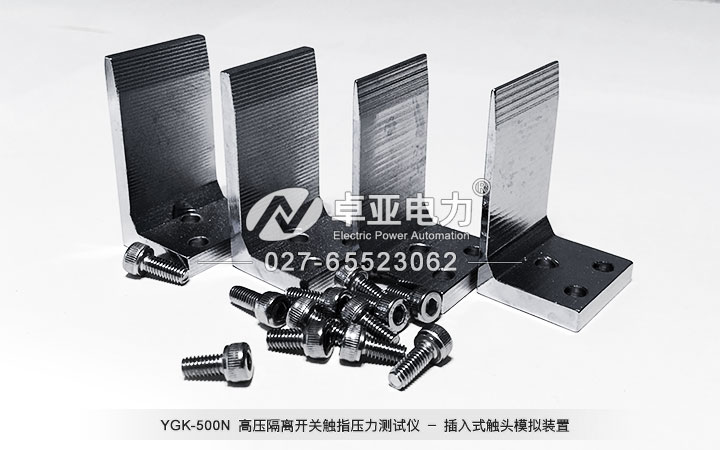

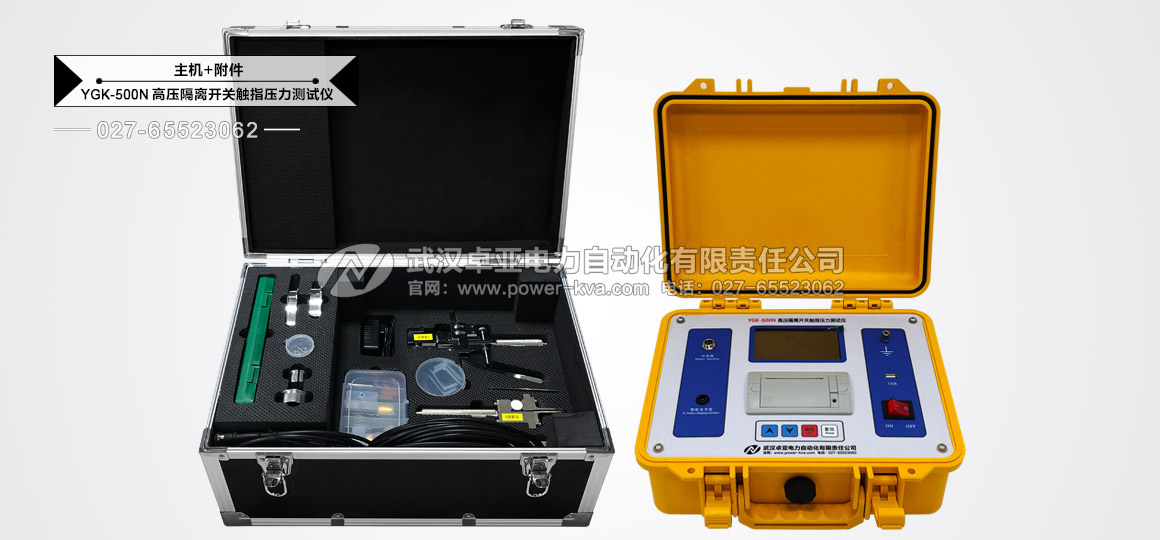

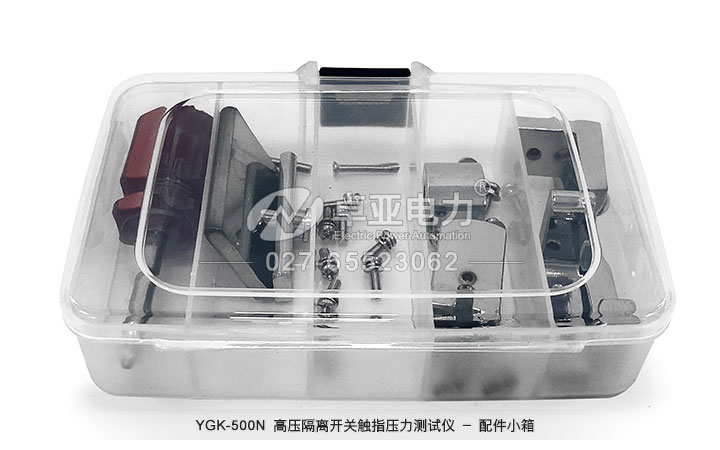

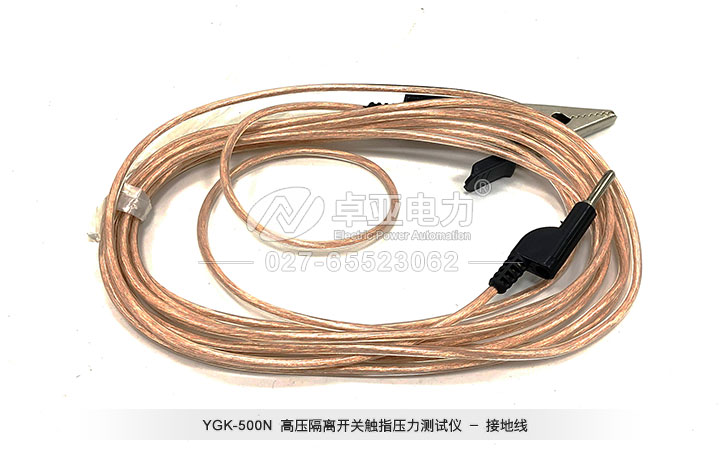

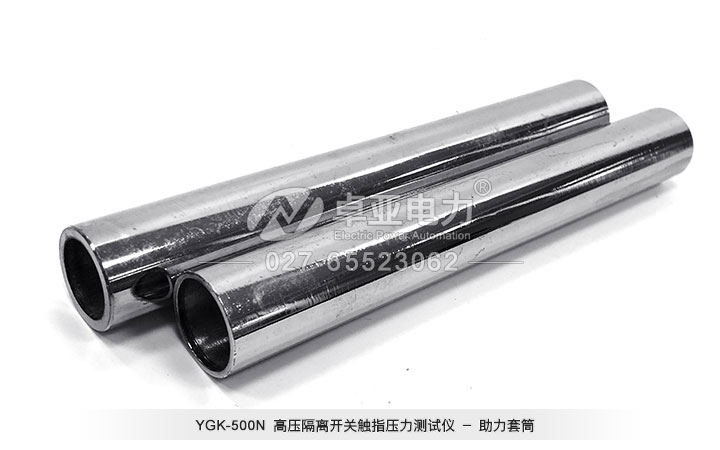

圖片展示—— Photo
試驗技術
解決方案
輸、變電運行和施工、交接試驗及預防性試驗設備YGK-500N型高壓隔離開關觸指壓力測試儀說明書中詳細介紹了高壓隔離開關觸指壓力測試儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式:PDF
YGK-500N 高壓隔離開關觸指壓力測試儀說明書
