當前位置:卓亞電力 » 電力預防性試驗 » 工頻耐壓試驗裝置 » 直流高壓發生器

直流高壓發生器

ZGF
60kV直流高壓發生器、120kV直流高壓發生器、200kV直流高壓發生器、300kV直流高壓發生器
產品咨詢與技術支持:
24小時銷售熱線:
直流高壓發生器

卓亞電力承諾:網站所售本產品滿足電力標準DL/T 848.1-2004,DL/T 474.2-2018,出廠嚴格質檢,確保精度性能。凡購買卓亞電力廠家生產制造的產品,開具13%增值稅專用發票,免費技術指導、回檢、第三方檢測及維修等服務,我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》,購買卓亞電力產品,品質有保證,請您放心購買!

產品簡介—— Product Description

直流高壓發生器主要用于直流耐壓現場試驗,同時還可以進行氧化鋅避雷器直流參考電壓試驗及泄漏電流試驗、緣電纜直流耐壓試驗和泄漏電流試驗。

【別名】直流高壓發生器、分體式直流高壓發生器、高壓直流發生器、60kV直流高壓發生器、120kV直流高壓發生器、200kV直流高壓發生器、300kV直流高壓發生器

【組成】直流高壓發生器由控制箱、倍壓筒、均壓罩、微安表、限流電阻、放電棒5個部分組成。

【特點】武漢卓亞電力自動化有限責任公司制造的ZGF直流高壓發生器采用了高頻倍壓電路,應用最新的PWM高頻脈寬調制技術,閉環調整,使電壓穩定度大幅度提高。采用大功率IGBT器件及驅動技術,并根據電磁兼容性理論,特殊屏蔽設計、隔離和接地等措施。使新一代直流高壓發生器實現了高品質、便攜式,并能承受額定電壓放電而不損壞。具有輸出功率大、體積小的特點,有可靠的過壓、過流及零位合閘保護功能,帶0.75倍電壓切換功能。

【結構】卓亞電力公司可按用戶需求定制輸出直流電壓為60kV、120kv、200kv、300kv,其中60kv直流高壓發生器及120kv直流高壓發生器采用一體式設計,200kv及300kv的直流高壓發生器采用分體式設計,如需更高電壓的直流高壓發生器,請咨詢我公司定制。

執行標準

DL/T 848.1-2004高壓試驗裝置通用技術條件第一部分:直流高壓發生器
DL/T 596-2005 《電力設備預防性試驗規程》
DL/T 474.2-2006 《現場絕緣試驗實施導則 第2部分:直流高電壓試驗》

技術參數—— Parameters

以下參數為產品標準參數,如需幫助,請致電客服。我們承諾,產品出廠嚴格質檢,確保質量與性能。產品咨詢與定制,歡迎致電:027-6552 3062

ZGF(系列)直流高壓發生器 - 選型表
60kV 120kV 200kV 300kV
60kV/2mA 60kV/5mA 60kV/10mA 120kV/2mA 120kV/5mA 120kV/10mA 200kV/2mA 200kV/3mA 200kV/5mA 300kV/2mA 300kV/5mA 300kV/10mA
一體式直流高壓發生器 分體式直流高壓發生器
了解一下 了解一下 了解一下 了解一下
直流高壓發生器 - 基本參數
精度(電壓、電流) ±(1.0%讀數+2個字)
紋波系數 ≤0.5%
電壓穩定度 電源電壓±10%時,≤1%
過載能力 空載電壓可超出額定電壓10%使用10分鐘,最大充電電流為1.25倍額定電流
帶電容負荷能力 被試品電容量無限制
可用1.5倍的額定電流充電
運行時間 間斷使用:額定負載30分鐘
1.1倍額定電壓使用:10分鐘
供電電源 單相AC 220V±10%、50Hz(60Hz)
工作環境 溫度:-10℃~+40℃,濕度:室溫為25℃時不大于85%(無凝露)
倍壓筒特點 電氣絕緣倍壓筒、空氣絕緣、無泄漏之慮
操作箱特點 高精度0.75UDC1mA單觸按鈕(精度≤1.0%) 最適合氧化鋅避雷器試驗
零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等保護功能。過壓保護采用數字撥碼開關,一目了然
注:因產品不斷更新,不另行通知,以實樣為準,本公司保留解釋權。
應用
【選型一】:氧化鋅避雷器直流參考電壓和泄漏電流試驗
避雷器額定電壓 kV 10kV 35kV 66kV 110kV 220kV
直流參考電壓 kV 28kV 90kV 135kV 168kV 314kV
直流高壓發生器 kV / mA 60kV/2mA 120kV/2mA 200kV/2mA 200kV/2mA 400kV/3mA
【選型二】:根據變電站電壓等級選擇
變電站電壓等級 kV 10kV 35kV 66kV 110kV 220kV 330kV
最高試驗電壓 kV 47kV 105kV 135kV 192kV 305kV 大于400kV
直流高壓發生器 kV / mA 60kV/2mA 120kV/2mA 200kV/2mA 200kV/2mA 400kV/3mA 800kV/10mA
【選型三】:根據承修承試資質級別選擇
承修承試級別 五級承試(5級) 四級承試(4級) 三級承試(3級) 二級承試(2級) 一級承試(1級)
最高試驗電壓 kV 28kV 90kV 168kV 305kV 大于400kV
直流高壓發生器 kV / mA 60kV/2mA 120kV/2mA 200kV/2mA 400kV/3mA 800kV/10mA
【選型四】:紙絕緣電纜直流耐壓試驗和泄漏電流試驗
電纜額定電壓 Uo / U kV 3.6 / 6 6 / 6 6 / 10 8.7 / 10 21 / 35 26 / 35
直流試驗電壓 kV 17kV 30kV 40kV 47kV 105kV 130kV
直流高壓發生器 kV / mA 60kV/2mA 60kV/2mA 60kV/2mA 60kV/2mA 120kV/3mA 200kV/5mA
【選型五】:自容式充油電纜主絕緣直流耐壓試驗和泄漏電流試驗
電纜額定電壓 Uo / U kV 48 / 66 64 / 110 127 / 220 190 / 330 290 / 500
直流試驗電壓 kV 175kV 275kV 475kV 585kV 775kV
直流高壓發生器 kV / mA 200kV/3mA 300kV/5mA 500kV/5mA 600kV/5mA 800kV/10mA
【選型六】:橡塑絕緣電纜直流耐壓試驗和泄漏電流試驗
電纜額定電壓 Uo / U kV 6 / 10 8.7 / 10 21 / 35 26 / 35 48 / 66 64 / 110 127 / 220
直流試驗電壓 kV 26kV 37kV 63kV 78kV 144kV 192kV 305kV
直流高壓發生器 kV / mA 60kV/2mA 60kV/2mA 120kV/5mA 120kV/5mA 200kV/5mA 200kV/10mA 400kV/5mA

產品功能—— Features

(1)精度高、測量準確?刂葡渖想妷罕碇苯语@示加在負載試品上的電壓值,使用時無需外加分壓器,接線簡單。直流高壓發生器具有高、低壓端測量泄漏電流,高壓端采用圓形屏蔽數字表顯示,不怕放電沖擊。
(2)電壓調節穩定度高,全量程平滑調壓,直流高壓發生器輸出電壓調節采用進口單個多圈電位器,升壓過程平穩。
(3)可正、負極性輸出(此為客戶選擇,若兩極性都有,為兩臺倍壓筒)、零啟動、連續可調、有過電壓、過電流、回零、接地保護、特有斷線保護等各種保護功能。自動保護電路功能強。
(4)工藝制造先進,率先應用中頻倍壓電路,PWM高頻脈寬調制技術和大功率IGBT器件,從而使輸出高壓穩定度更高,紋波系數更小。
(5)增設高精度0.75UDC1mA功能,直流高壓發生器為做氧化鋅避雷器測量帶來極大的方便。
(6)過電壓整定采用了數字撥碼開關,能將整定電壓值直觀顯示,顯示數值單位為kV,一目了然。
(7)故障取樣采用專用的傳感器,動作時間為納秒級,光隔離元件也為納秒級,可快速完全關斷直流主回路,保護儀器不受損傷。
(8)倍壓筒輕巧、堅固。底部設有三只內藏式支撐腳,增加了倍壓筒的穩定性。外表涂特種絕緣材料,電氣性能好,防潮能力強。

圖片展示—— Photo

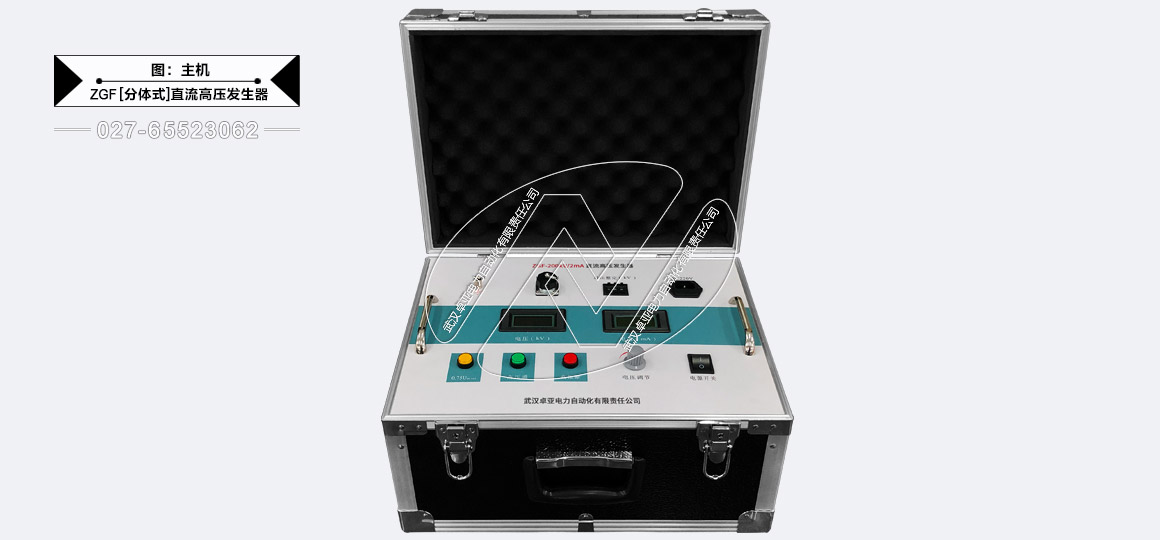

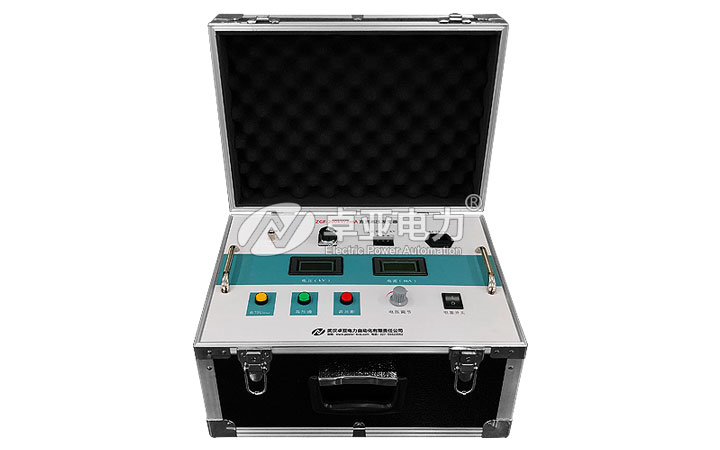

直流高壓發生器 - 主機直流高壓發生器 - 主機

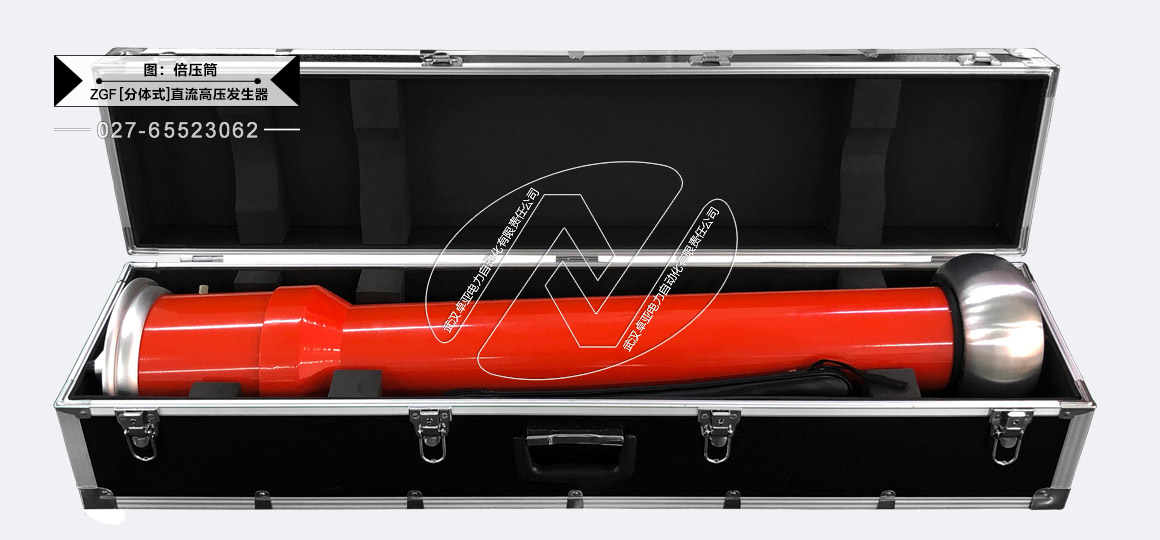

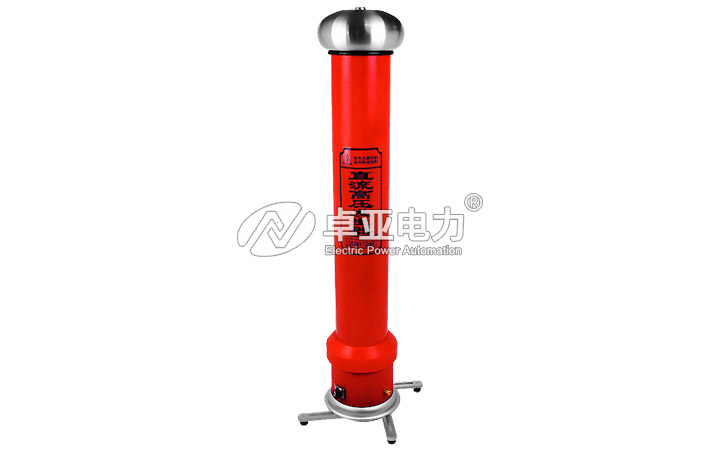

直流高壓發生器 - 倍壓筒直流高壓發生器 - 倍壓筒

直流高壓發生器 - 主機、倍壓筒、限流電阻、微安表直流高壓發生器 - 主機、倍壓筒、限流電阻、微安表

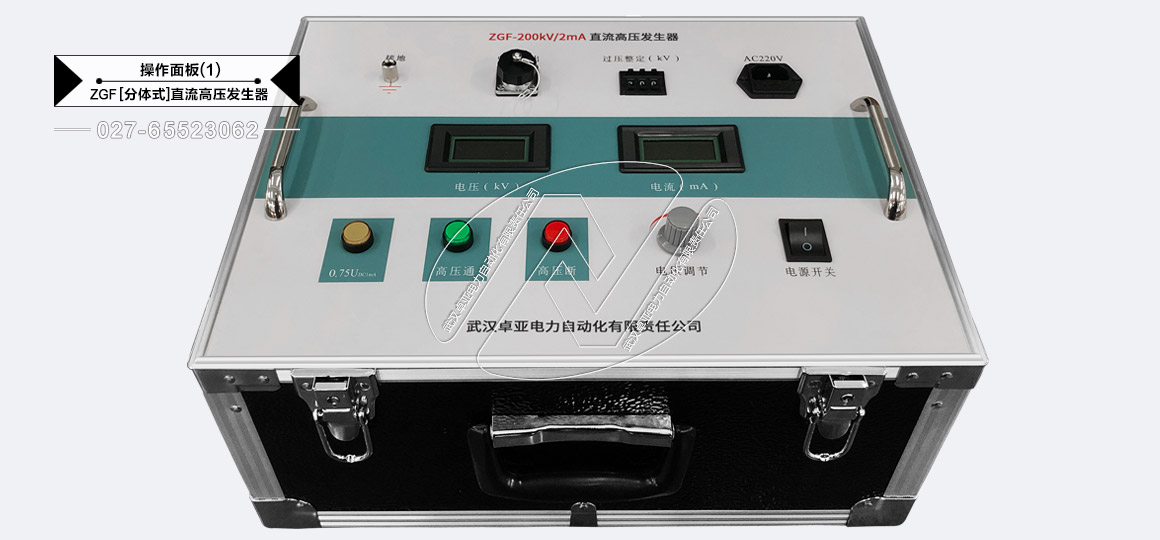

直流高壓發生器 - 操作面板直流高壓發生器 - 操作面板

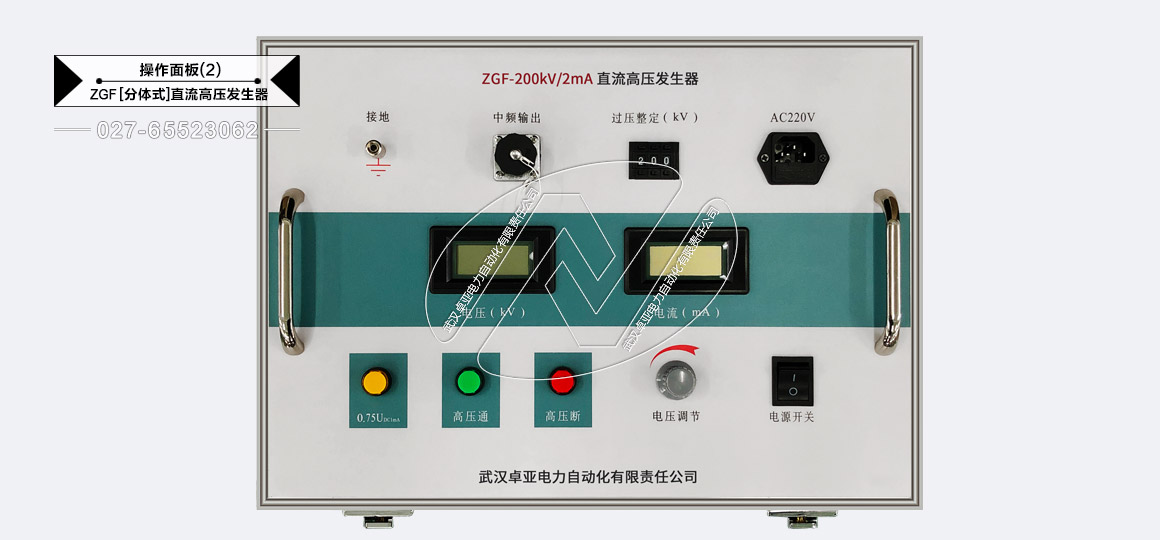

直流高壓發生器 - 操作面板正面圖直流高壓發生器 - 操作面板正面圖

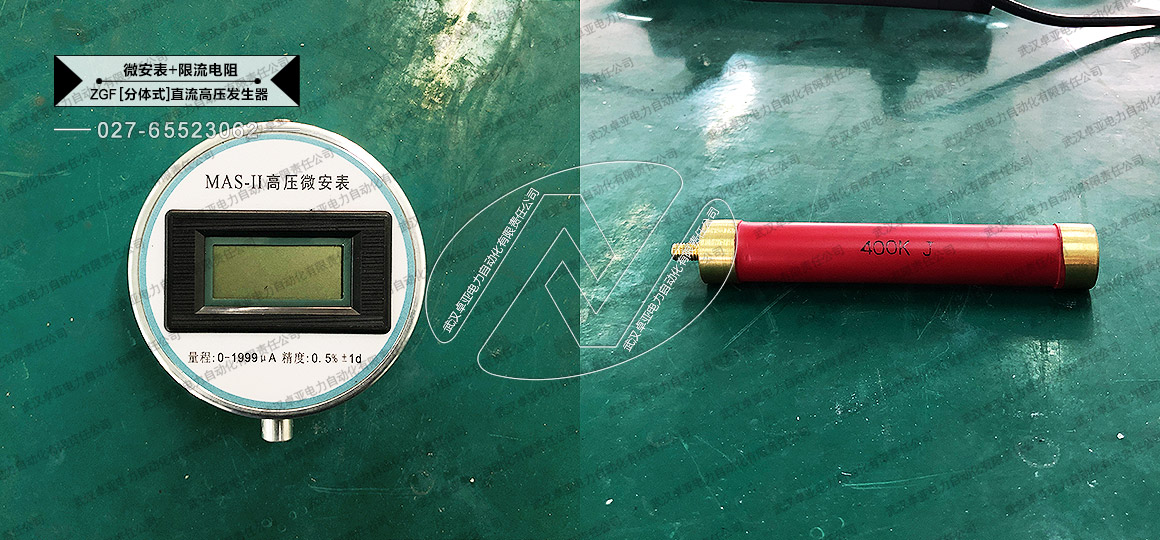

高壓微安表及限流電阻高壓微安表及限流電阻

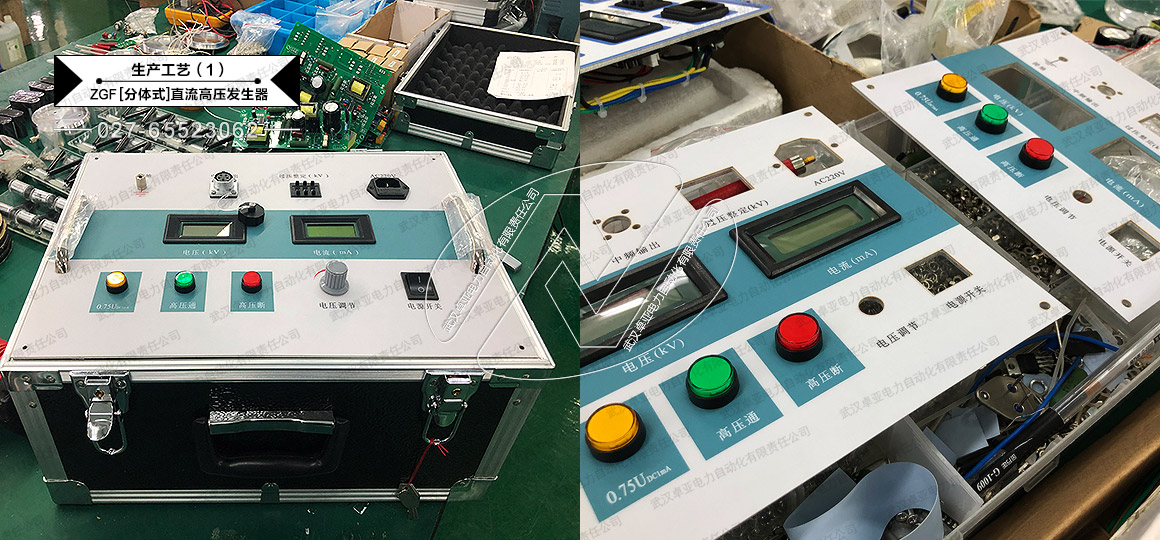

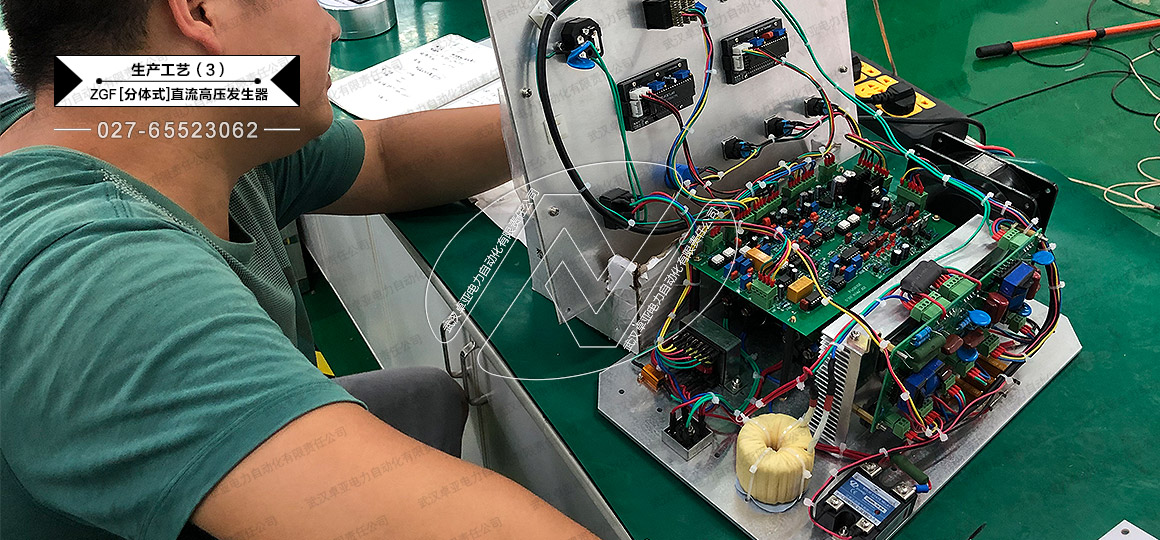

直流高壓發生器 - 生產制造圖(1)直流高壓發生器 - 生產制造圖(1)

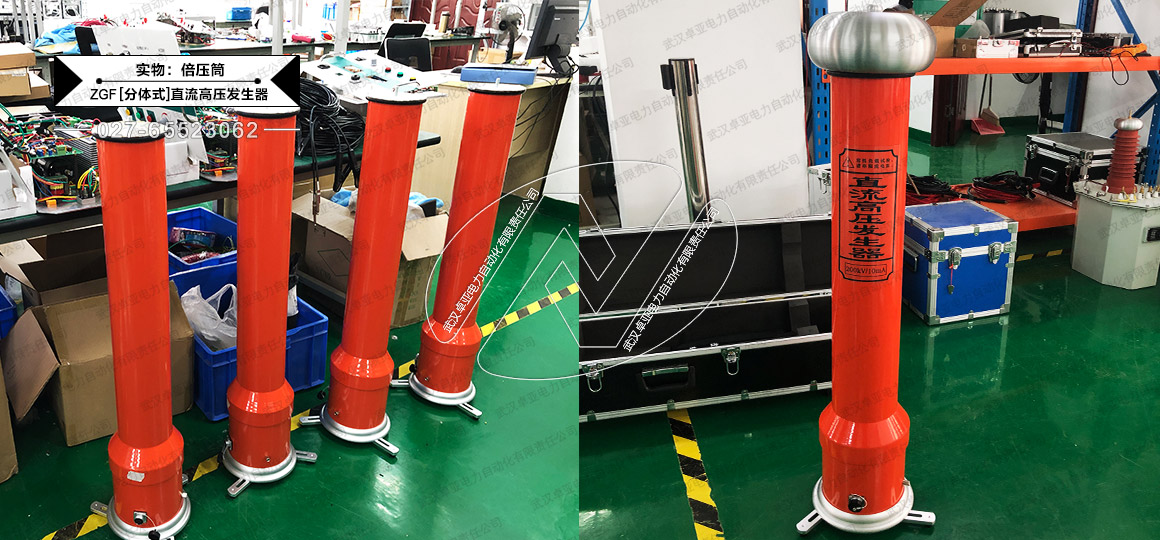

直流高壓發生器 - 實物(倍壓筒)直流高壓發生器 - 實物(倍壓筒)

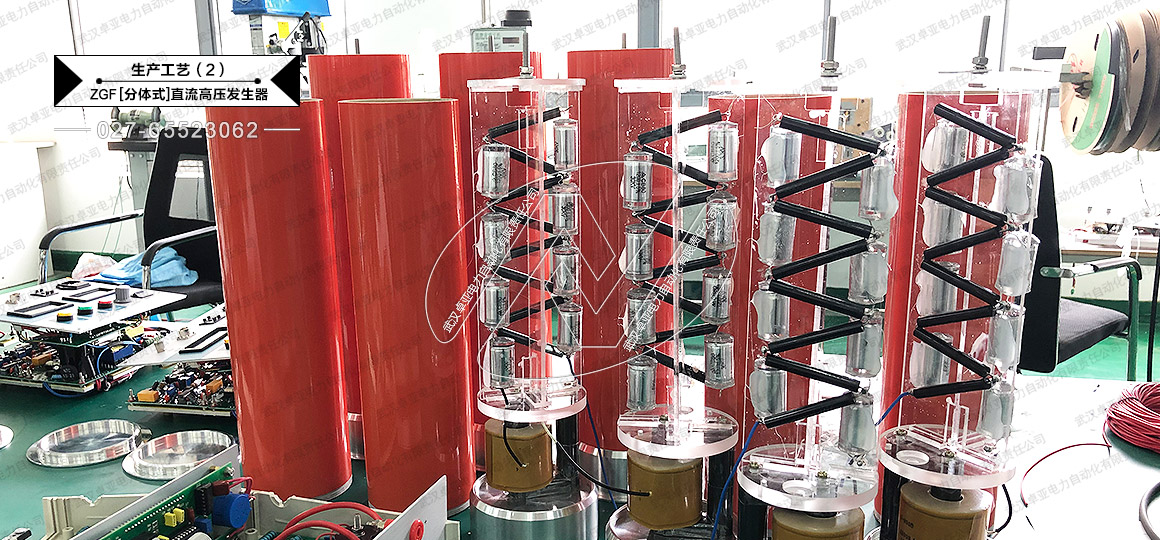

直流高壓發生器 - 倍壓筒生產工藝圖(2)直流高壓發生器 - 倍壓筒生產工藝圖(2)

直流高壓發生器 - 生產制造圖(3)直流高壓發生器 - 生產制造圖(3)

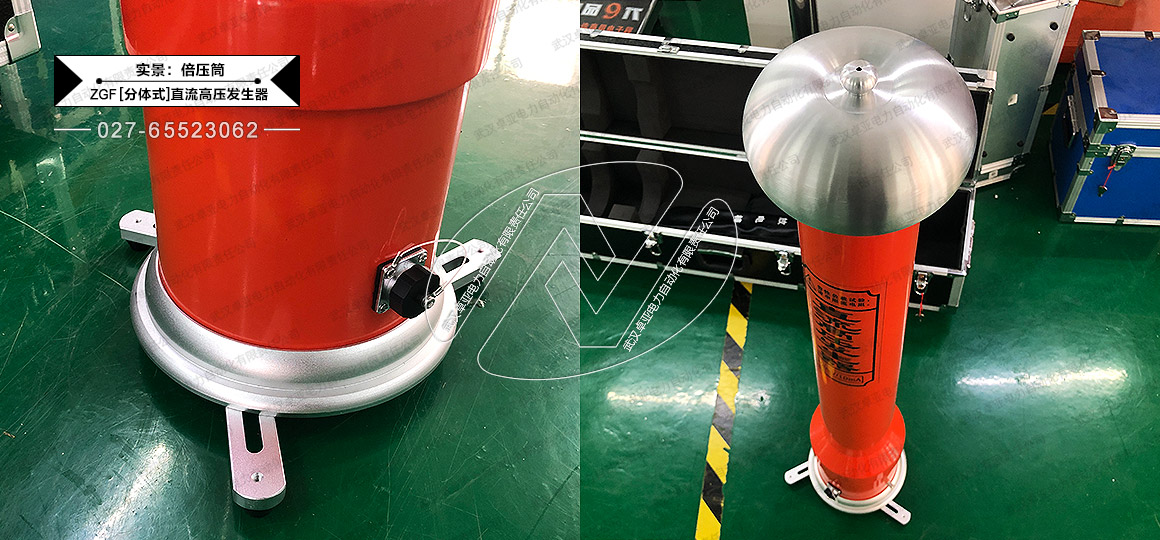

直流高壓發生器 - 倍壓筒底座及均壓球直流高壓發生器 - 倍壓筒底座及均壓球

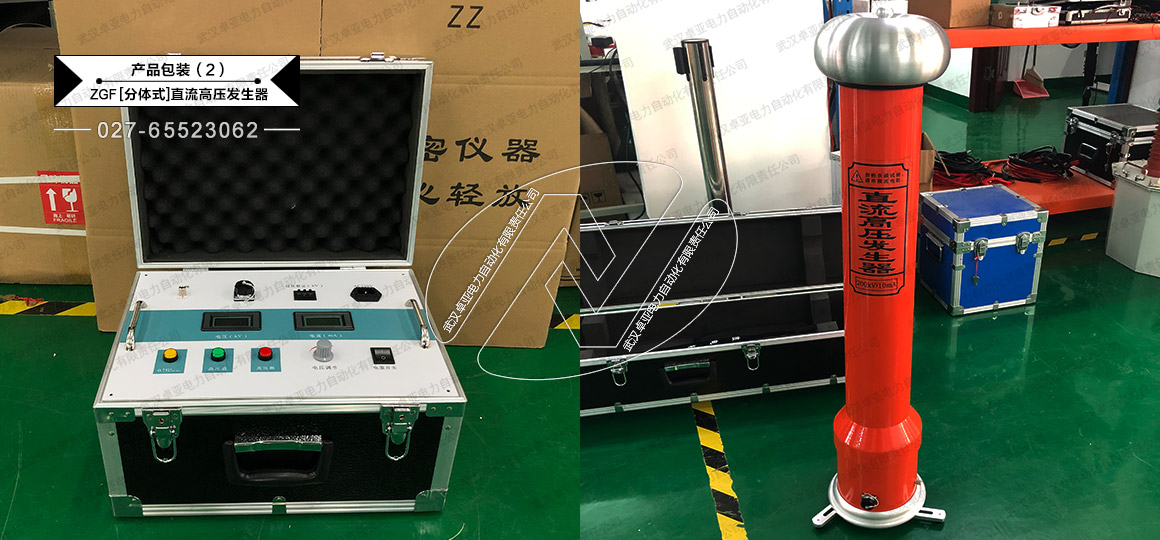

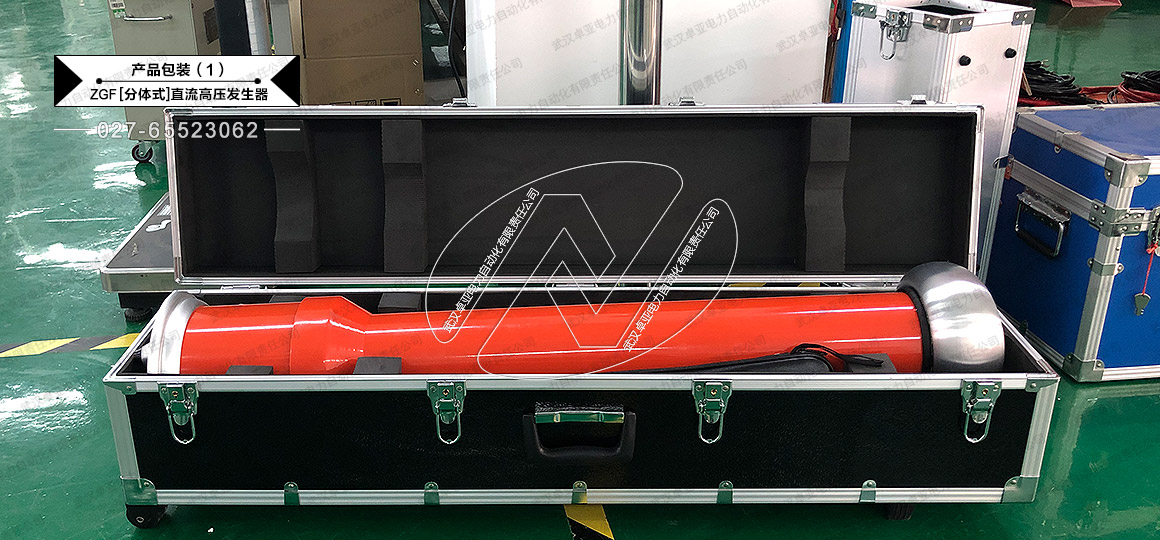

直流高壓發生器 - 包裝圖(4)直流高壓發生器 - 包裝圖(4)

直流高壓發生器 - 備貨發貨圖(5)直流高壓發生器 - 備貨發貨圖(5)

產品細節—— Picture

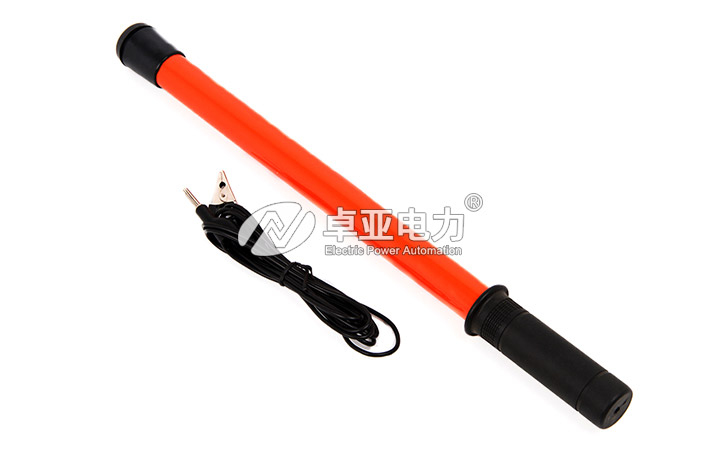

直流高壓發生器操作箱直流高壓發生器操作箱 200kV直流高壓發生器200kV直流高壓發生器 300kV直流高壓發生器300kV直流高壓發生器 直流高壓發生器放電棒直流高壓放電棒

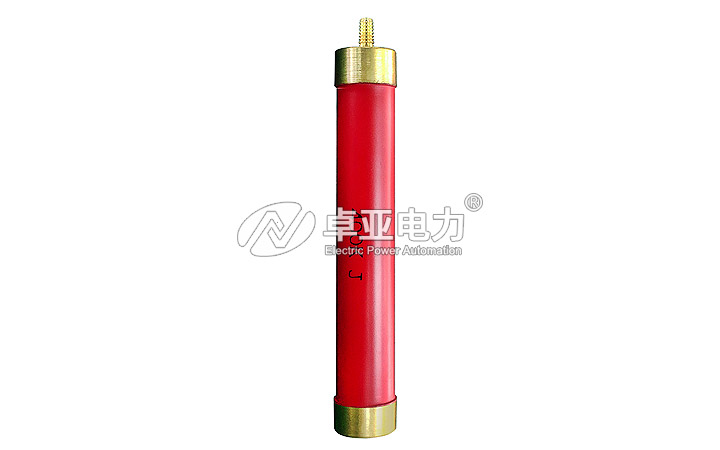

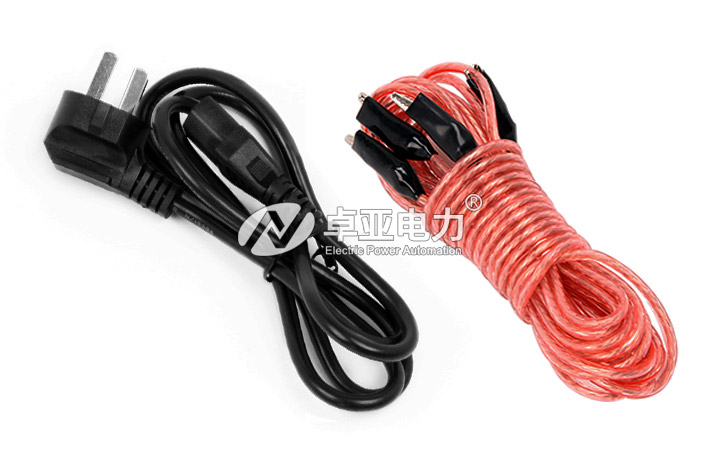

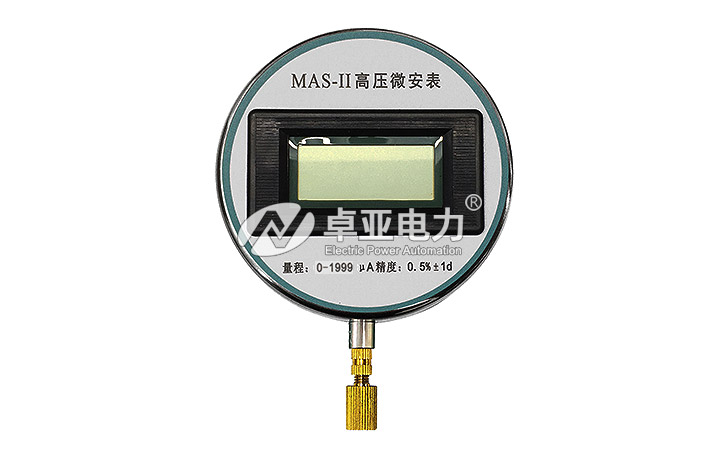

直流高壓發生器限流電阻限流電阻400K 直流高壓發生器專用微安表直流高壓微安表 直流高壓發生器連接線連接線 直流高壓發生器電源線及接地線電源線及接地線
