交直流分壓器
50kV-100kV-150kV-200kV-300kV卓亞電力承諾:網站所售本產品滿足電力標準DL/T846.1-2004、JJG124-2005,出廠嚴格質檢,確保精度性能。凡購買卓亞電力廠家生產制造的產品,開具13%增值稅專用發票,免費技術指導、回檢、第三方檢測及維修等服務,我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》,購買卓亞電力產品,品質有保證,請您放心購買!
產品簡介—— Product Description
交直流分壓器又稱交直流數字分壓器,交直流分壓器用于電力系統及電氣、電子設備制造部門脈沖高壓、雷電高壓、工頻交流高壓、工頻直流高壓的測量工作。
別名:分壓器、交直流數字分壓器、數字分壓器、高壓分壓器、交直流高壓分壓器、數字高壓分壓器
武漢卓亞電力自動化有限責任公司可按用戶對電壓的需求定制生產50kV、100kV、150kV、200kV及300kV
分壓器型號說明:新款FYQ型與FRC型完全統一,因產品更新?lián)Q代,統一由FRC型升級為FYQ。
交直流分壓器由高壓分壓器和交直流數字高壓表兩部分組成。工作時高壓部分和低壓儀表分開,安全可靠。采用精密高壓薄膜電容和精密高壓玻璃釉電阻進行信號采集,內部填充材料采用國外進口,使結構小,重量輕,自身局放小, 可實現遠距離清晰讀數、使用安全、方便,并且采用特殊的屏蔽技術,減少高壓對示值的影響,從而實現高穩定度,高線性度。
技術參數—— Parameters
以下參數為產品標準參數,如需幫助,請致電客服。我們承諾,產品出廠嚴格質檢,確保質量與性能。產品咨詢與定制,歡迎致電:027-6552 3062
型號 | 規格 | 電壓 | 電容量 | 阻抗 | 量程 | 同軸電纜 | 高度 |
FYQ-AD-50kV | 50kV交直流分壓器 | AC:50kV、DC:50kV | 400pF | 600 MΩ | Low:0-20kV, High:0-50kV | 3m | 0.6m |
FYQ-AD-100kV | 100kV交直流分壓器 | AC:100kV、DC:100kV | 200pF | 1200 MΩ | Low:0-20kV, High:0-100kV | 3m | 1.0m |
FYQ-AD-150kV | 150kV交直流分壓器 | AC:150kV、DC:150kV | 200pF | 1800 MΩ | Low:0-20kV, High:0-150kV | 4.5m | 1.2m |
FYQ-AD-200kV | 200kV交直流分壓器 | AC:200kV、DC:200kV | 150pF | 2400 MΩ | Low:0-20kV, High:0-200kV | 4.5m | 1.4m |
FYQ-AD-300kV | 300kV交直流分壓器 | AC:300kV、DC:300kV | 100pF | 3600 MΩ | Low:0-20kV, High:0-300kV | 5m | 1.7m |
卓亞電力公司可按需定制50kV~300kV的交直流分壓器或交流分壓器,采用優質元件及填充材料,精度及性能有保障。 |
型號 | FYQ-AD-(50kV、100kV、150kV、200kV、300kV) |
名稱 | 交直流分壓器、交直流阻容分壓器、交直流數字高壓表、交直流高壓分壓器測量系統 |
分壓比 | 1000 : 1 |
精度 | 常規 A 型::AC:1.5%、DC:1.0%交直流一體式,共1套 |
常規 B 型::AC:1.0%、DC:0.5%交直流一體式,共1套 | |
標準 C 型::AC:0.5%、DC:0.5%(50、100、150、200)KV采用一體式設計共1套,300kV分體式設計共2套 | |
分辨力 | 0.001kV |
絕緣介質 | 美國杜邦干式介質材料 |
交流測量 | 真有效值測量 |
信號線 | 標配4.5m(可按需定做長度) |
顯示 | 四位半液晶顯示 |
環境條件 | 溫度:0~40℃ |
濕度:≤85%RH |
產品功能—— Features
精度高:采用精密高壓薄膜電容和精密高壓玻璃釉電阻,輸入阻抗高,降低了測試電流,功耗小,提高了分壓器的的測量精度和穩定性;信號處理部分,采用高性能OP進行信號放大,運用最新雙積分式 AD采樣技術,四位半液晶顯示,分辨力達0.001kV,是高壓靜電電壓表的升級產品

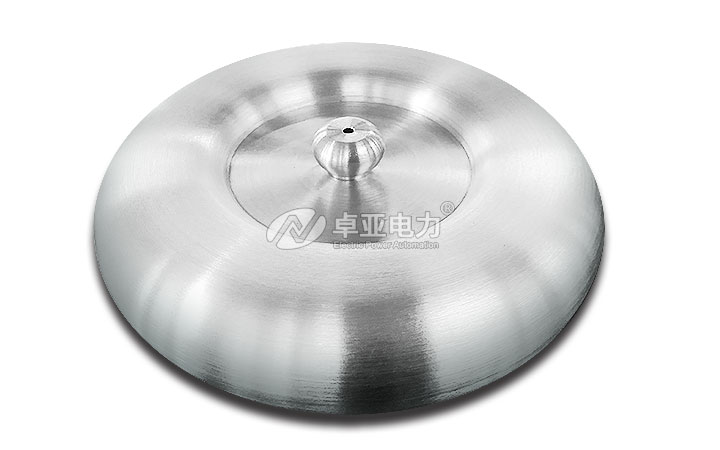

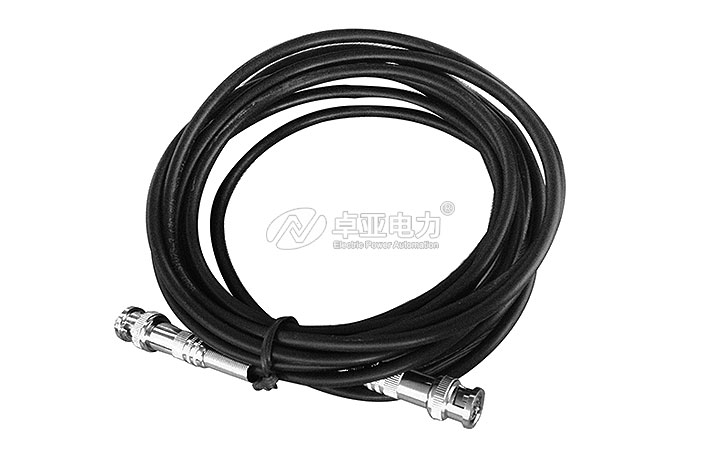

高穩定度:采用特殊屏蔽技術。鋁合金材料的均壓球表面光滑亮澤,有效地改善了均壓球周圍的電場分布,防止出現尖端放電,提高測量數據的抗干擾能力。低壓顯示儀表采用全金屬封閉結構屏蔽,高壓分壓器和低壓顯示表采用高品質同軸電纜連接,減少高壓對示值的影響,從而實現高穩定度,高線性
安全可靠:是由高壓分壓器和低壓顯示儀表構成,高壓分壓器采用美國杜邦填充材料,特種工藝灌封,結構緊密,重量更輕,降低了分壓器內部局部放電量,可靠性更高。不存在漏油問題。工作時高壓分壓器和低壓儀表采用同軸電纜連接,高低壓部分距離較遠,工作安全可靠
操作簡單:采用撥碼開關切換高低壓、交直流,方便快捷。四位半液晶直接顯示測量結果,簡單直觀。為現場的檢測工作帶來極大的便利
攜帶方便:采用便攜式結構,整機用鋁合金包裝箱作機殼,可方便地拆裝。體積小、重量輕,便于攜帶,使用十分方便
圖片展示—— Photo

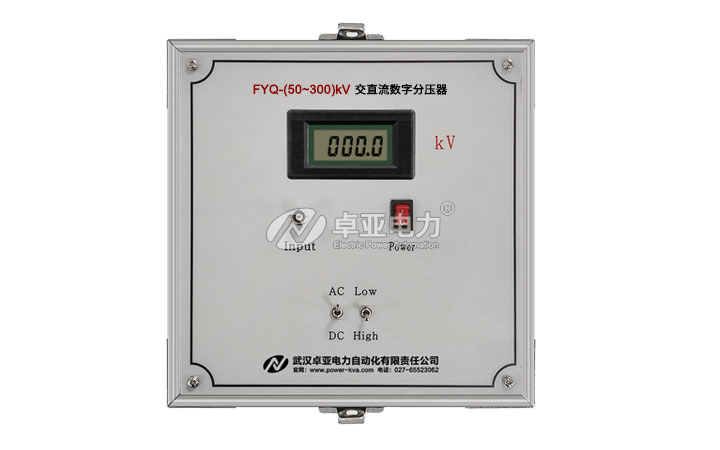

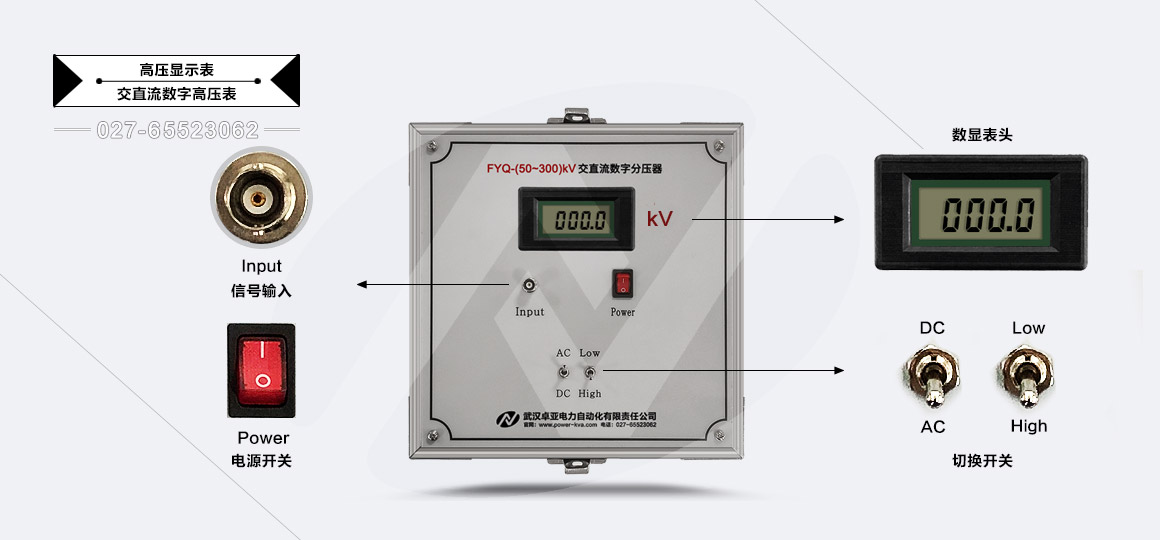

交直流分壓器 + 交直流數字高壓表

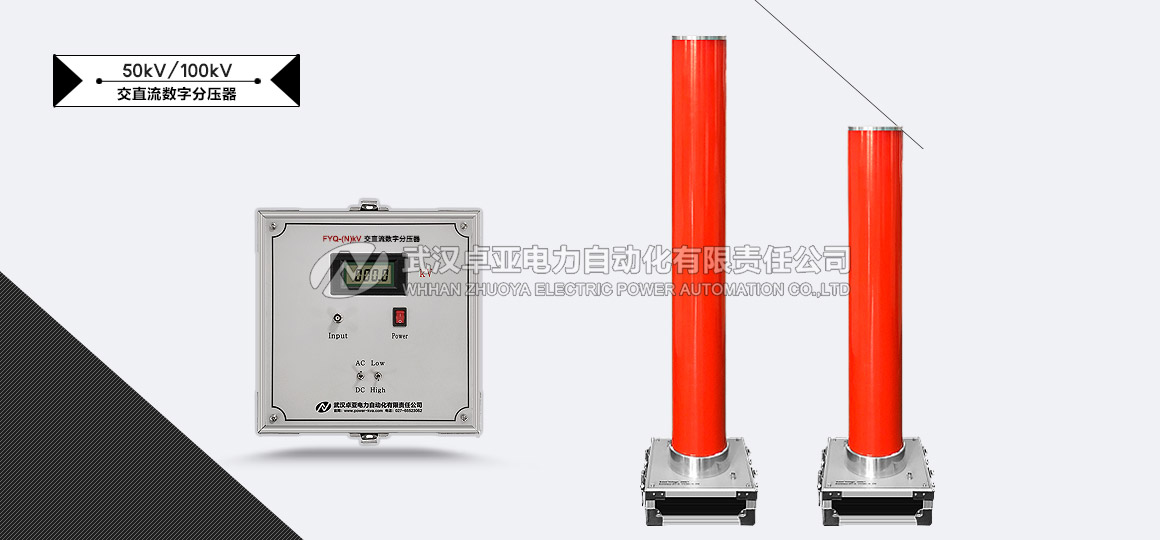

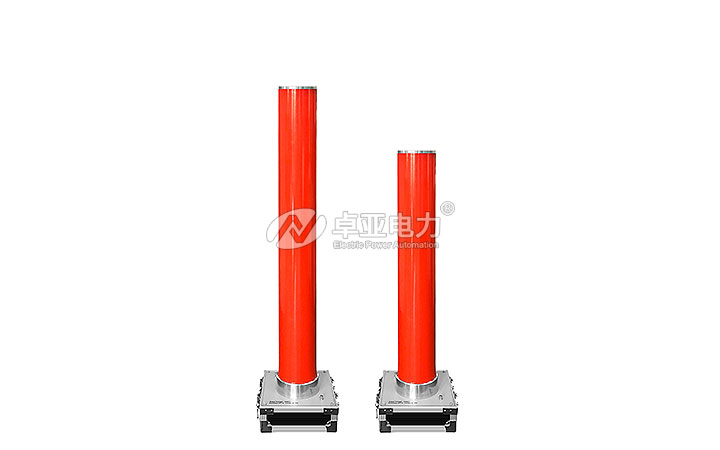

50kV交直流分壓器與100kV交直流分壓器

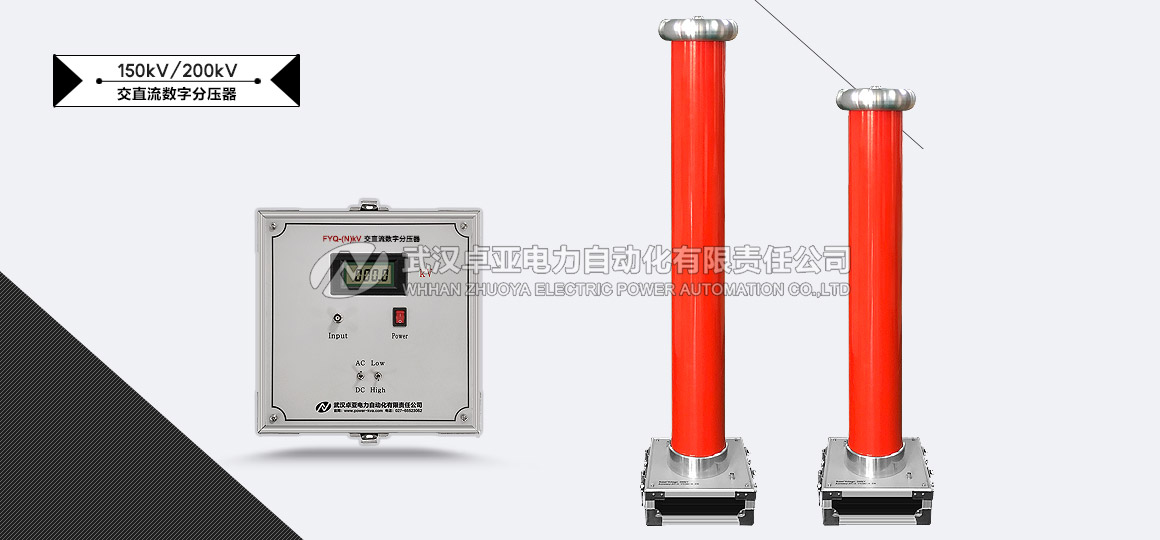

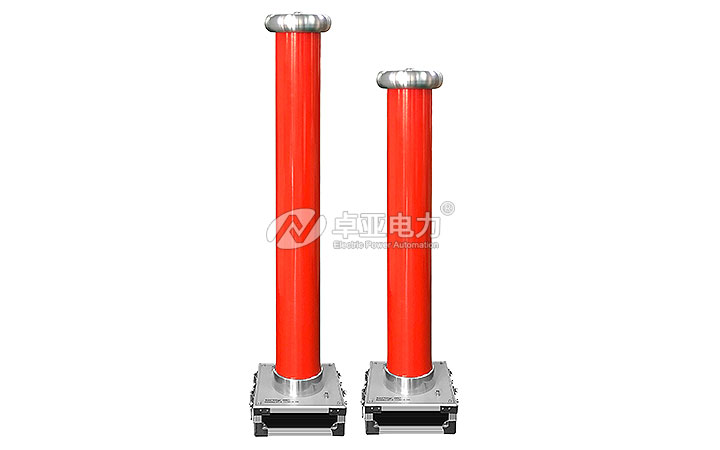

150kV交直流分壓器與200kV交直流分壓器

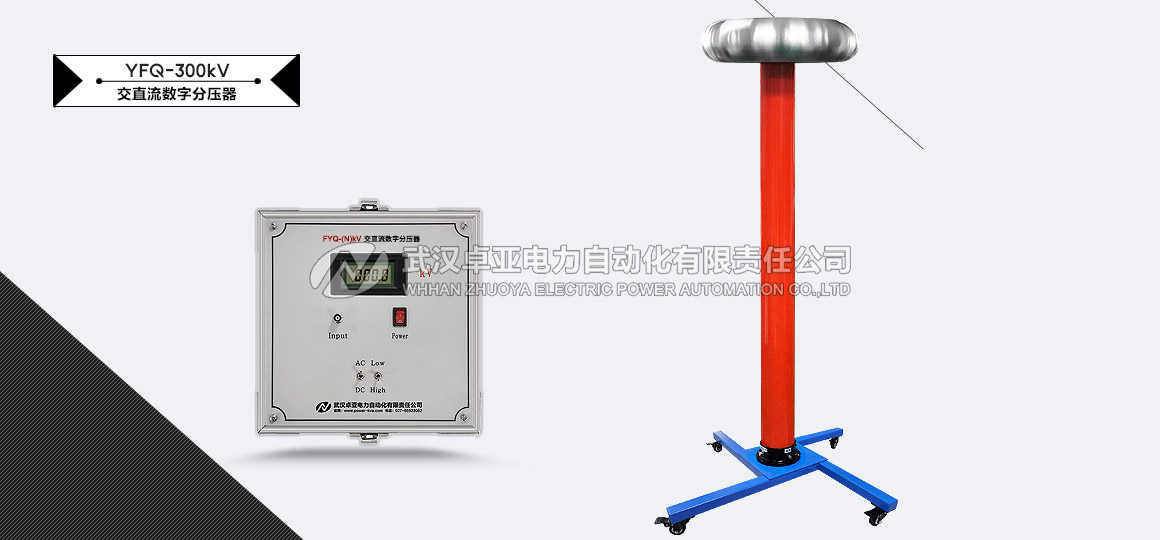

300kV交直流分壓器

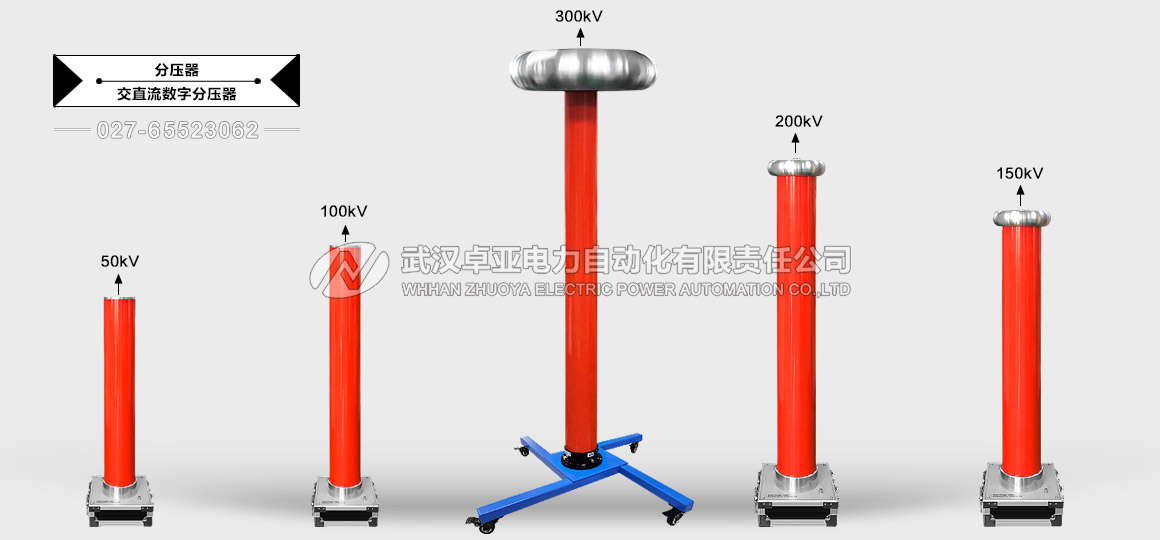

50kV、100kV、150kV、200kV及300kV交直流分壓器

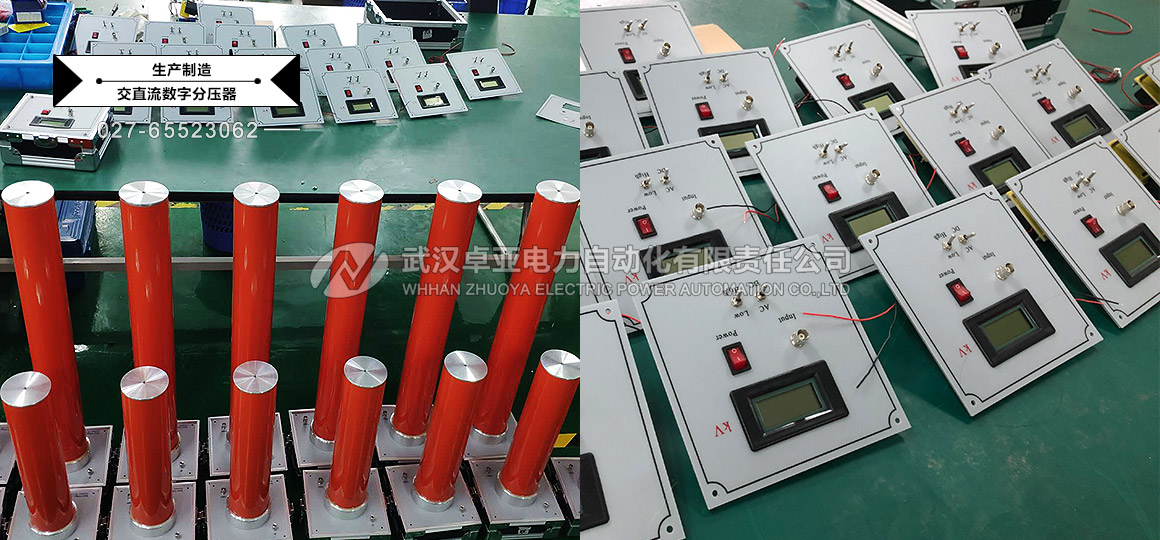

交直流分壓器生產制造(分壓筒+高壓表)

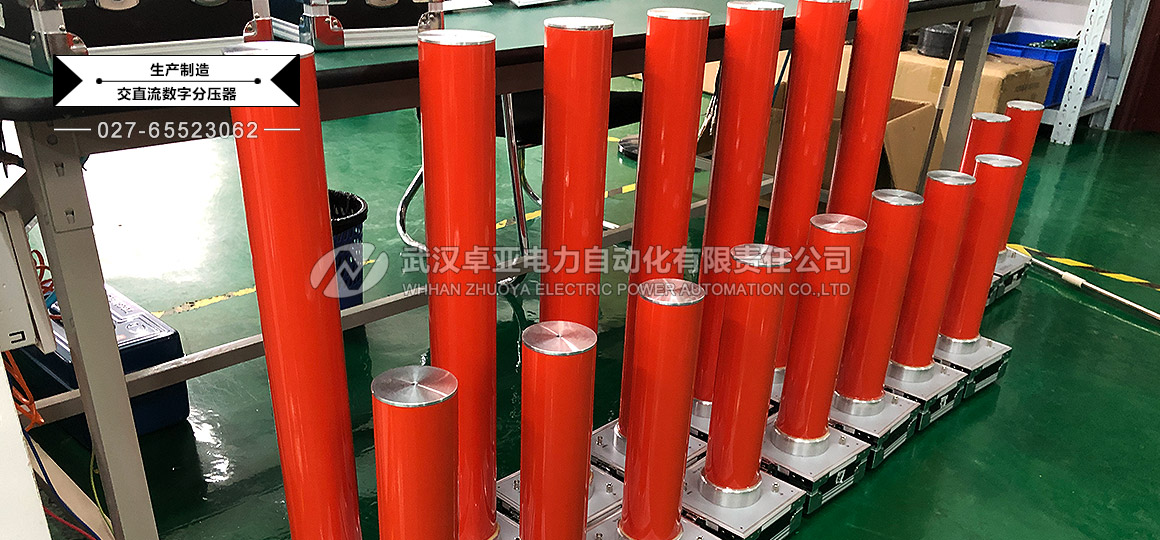

交直流分壓器生產制造(分壓筒)

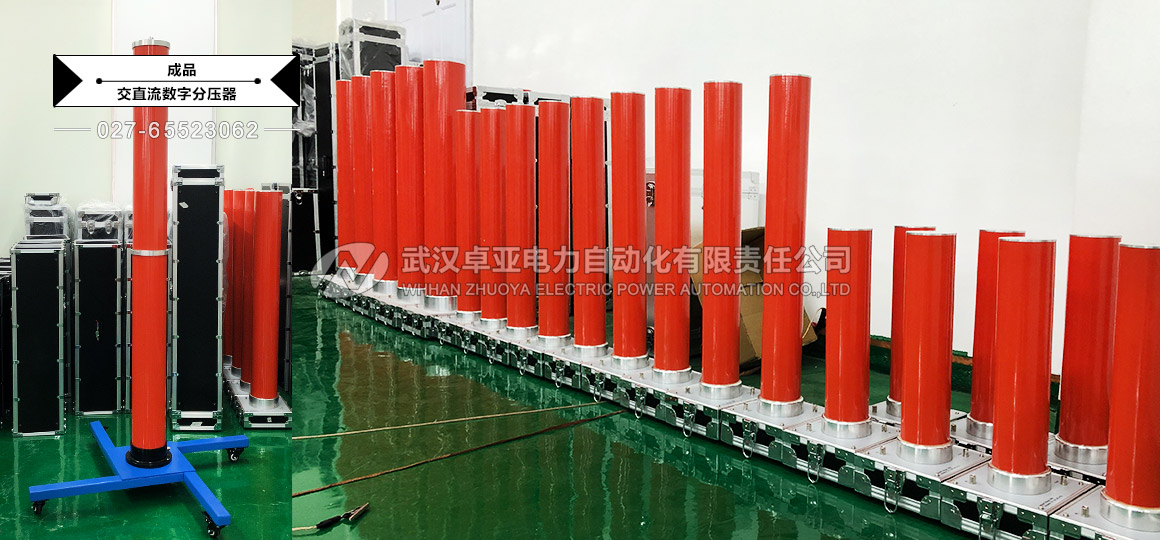

交直流分壓器圖片(成品)

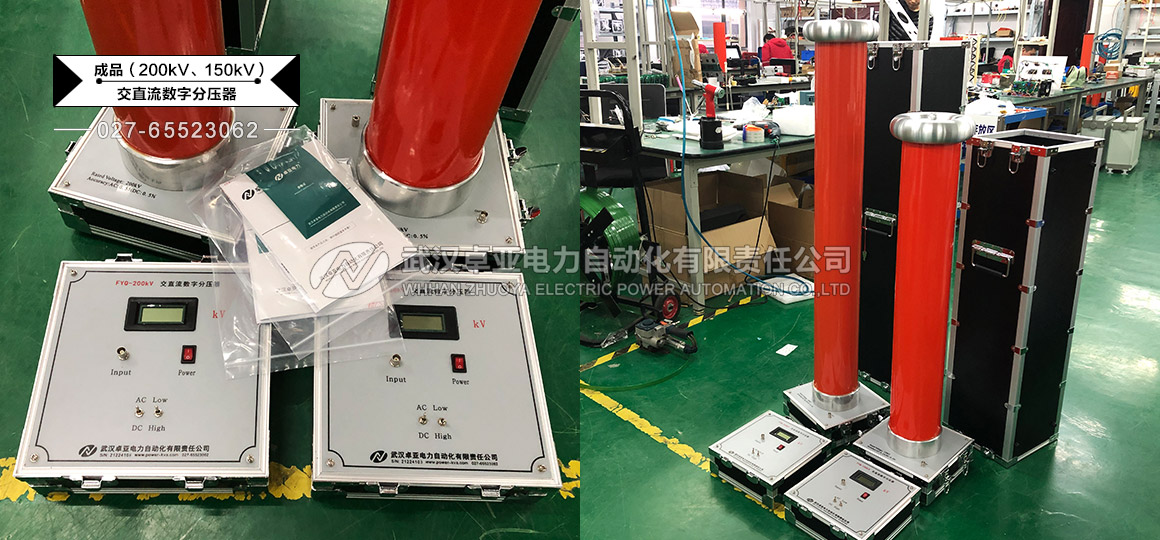

200kV交直流分壓器與150kV交直流分壓器實物圖片

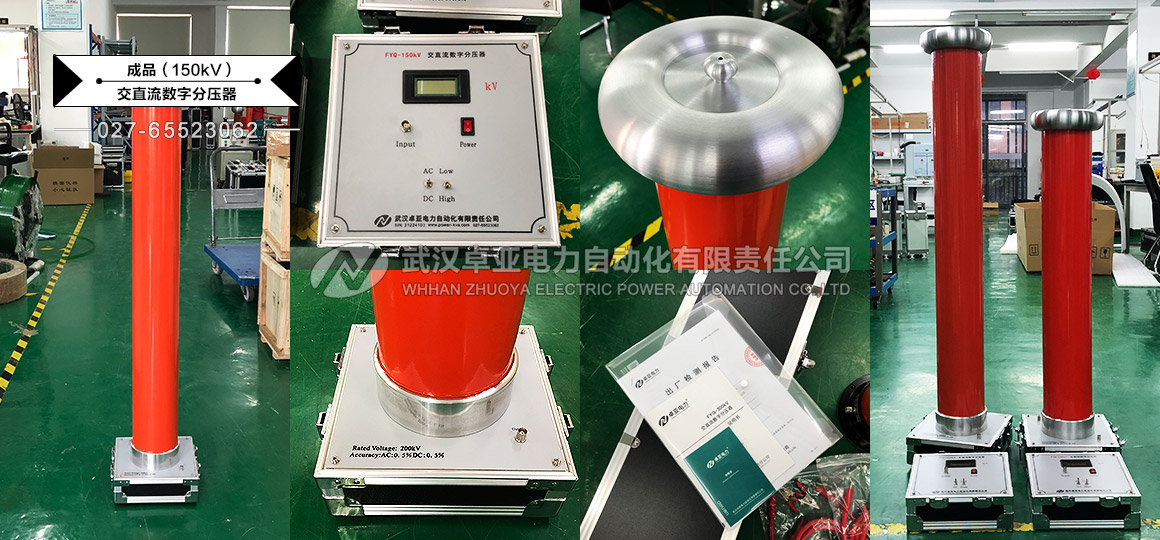

150kV交直流分壓器實物圖片

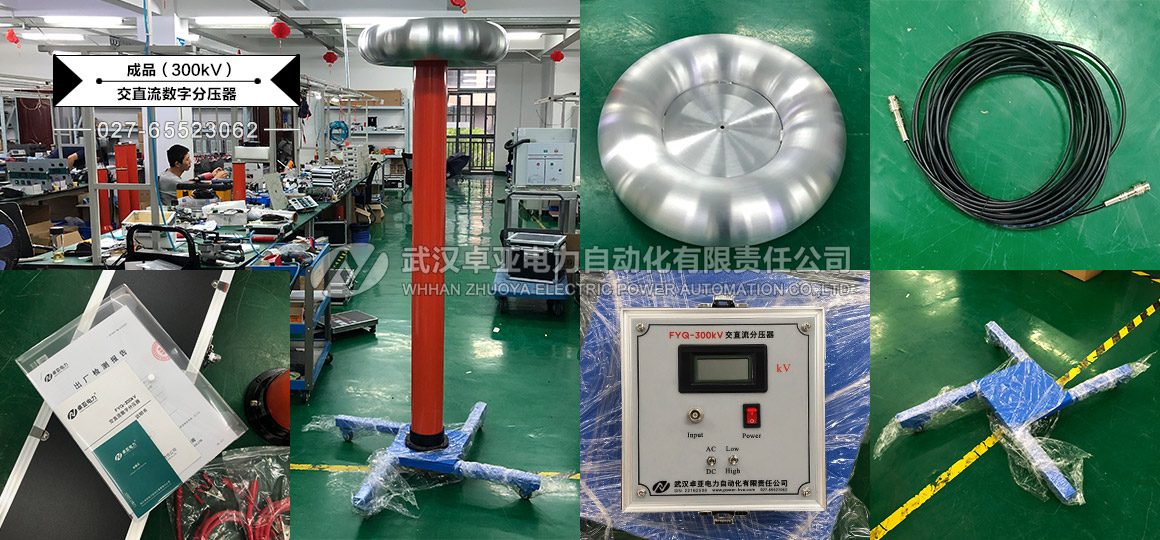

300kV交直流分壓器發貨實拍

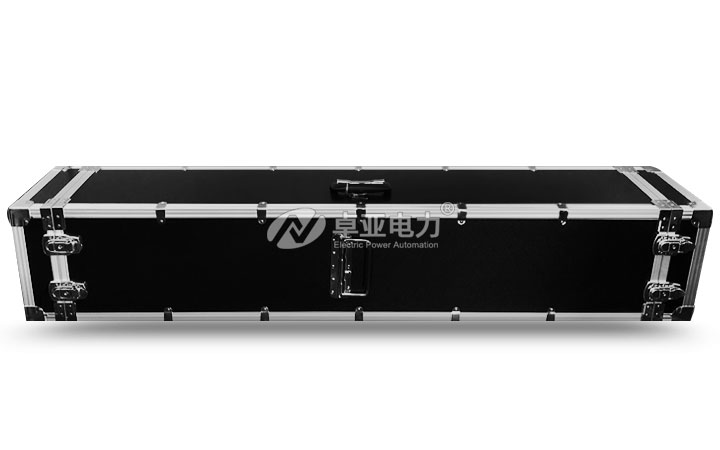

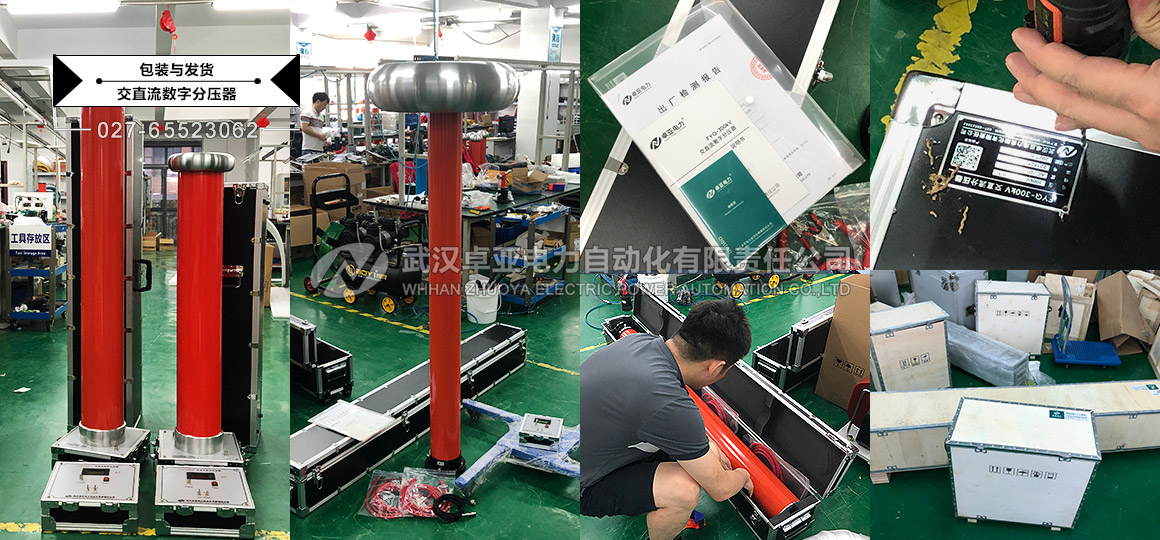

交直流分壓器包裝與發貨
