互感器校驗臺(互感器校驗裝置)
YBHG-T型互感器校驗裝置(互感器校驗臺)可對電壓互感器及電流互感器的電壓、電流、變比、阻抗、導納等參數進行試驗。
技術支持:027-6552 3062
卓亞電力是互感器校驗臺生產廠家,互感器校驗臺又稱互感器校驗裝置,全自動互感器校驗裝置分為電壓互感器校驗裝置及電流互感器校驗裝置,YBHG-T型一體式互感器校驗裝置可對電壓互感器及電流互感器的電壓、電流、變比、阻抗、導納等參數進行綜合試驗。
互感器現場校驗是指對發電廠與變電站的高壓大電流電能計量裝置,以及大用戶的電能計量裝置的校驗。互感器校驗裝置是一種新穎的自動化檢測儀器,它運用先進的電子技術,對互感器的誤差信號直接采極分解,并經適當運算后,將互感器的百分點、同相誤差、正交誤差同時以數字量顯示出來。儀器操作簡便,讀數直觀,測量迅速,能降低電能消耗,減輕勞動強度。
互感器校驗臺主要針對互感器的電壓、電流、CT/PT變比、阻抗、導納等參數變化的比值進行綜合測量。
互感器校驗臺參考配制
項目 | 型號/名稱 | 數量 | 技術參數 |
1 | YFA-103E互感器伏安特性測試儀 | 1臺 | 電壓輸出:0~2500V(20A峰值)電流:0~1000A;CT變比測量:≤5000A/1A(25000A/5A);PT變比測量范: 1KV~500KV |
2 | YEY-H智能型互感器校驗儀 | 1臺 | 同相分量(%):0.0001~200.0;正交分量(分):0.001~700.0;阻抗(Ω):0.0001~20.0;導納(ms):0.0001~20.0 |
4 | HL標準電流互感器 | 1臺 | 電流變化:5A/5A~2000A/5A ;等級:0.05S |

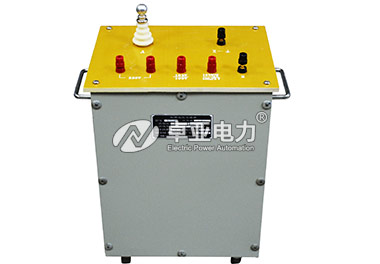

5 | HJ標準電壓互感器 | 1臺 | 電壓變化:10kV/100V ;等級:0.05 |
6 | YFA-800A互感器伏安特性變比極性測試儀 | 1臺 | 變比測量范圍:5A/5A~25000A/5A;5A/1A~5000A/1A;電磁式電壓互感器全系列;精度0.2% |
