電力變壓器試驗
變壓器檢測試驗包括直流電阻試驗、絕緣、泄漏電流、繞組介質損耗因數、耐壓、空載負載、局放、繞組
技術支持:027-6552 3062
說明
變壓器及電抗器的預防性檢測試驗包括電力變壓器變電部分檢測試驗、變壓器繞組絕緣電阻、吸收比或極化指數試驗、變壓器電容型套管的tgδ和電容值測試、變壓器繞組的tgδ值測量、變壓器鐵芯(有外引接地線的)絕緣電阻測試、變壓器交流耐壓試驗、變壓器繞組分接頭的電壓比、變壓器空載電流和空載損耗試驗
變壓器試驗設備
項目、周期及要求
表一:電力變壓器變電部分
周期 | 要求 | 說明 | 推薦設備 | ||
1) 1~3年或自行規定 2) 無勵磁調壓變壓器變換分接位置后 3) 有載調壓變壓器的分接開關檢修后(在所有分接側) 4) 大修后 5) 必要時 |
1) 1.6MVA以上變壓器,各相繞組電阻相互間的差別不應大于三相平均值的2%,無中性點引出的繞組,線間差別不應大于三相平均值的1% 2) 1.6MVA及以下的變壓器,相間差別一般不大于三相平均值的4%,線間差別一般不大于三相平均值的2% 3) 與以前相同部位測得值比較,其變化不應大于2% 4) 電抗器參照?qǐng)?zhí)行 |
1) 如電阻相間差在出廠時超過規定,制造廠已說明了這種偏差的原因,按要求中3)項執行 2) 不同溫度下的電阻值按下式換算 式中R1、R2分別為在溫度t1、t2時的電阻值;T為計算用常數,銅導線取235,鋁導線取225 3) 無勵磁調壓變壓器應在使用的分接鎖定后測量 |
YZZ- 5A直流電阻測試儀 |
表二:變壓器繞組絕緣電阻、吸收比或極化指數試驗
周期 | 要求 | 說明 | 推薦設備 | ||
1) 1~3年或自行規定 2) 大修后 3) 必要時 |
1) 絕緣電阻換算至同一溫度下,與前一次測試結果相比應無明顯變化 2) 吸收比(10~30℃范圍)不低于1.3或極化指數不低于1.5 |
1)采用2500V或5000V兆歐表 2)測量被試?yán)@組應充分放電 3)測量溫度以頂層油溫為準,盡量使每次測量溫度相近 4)盡量在油溫低于50℃時測量,不同溫度 下的絕緣電阻值一般可按下式換算 式中R1、R2分別為溫度t1、t2時的絕緣電阻值 5)吸收比和極化指數不進行溫度換算 |
YR2010絕緣電阻測試儀(數字+指針) |
表三:變壓器電容型套管的tgδ和電容值測試
周期 | 要求 | 說明 | 推薦設備 | ||
1) 1~3年或自行規定 2) 大修后 3) 必要時 |
見套管章節 | 1)用正接法測量 2)測量時記錄環境溫度及變壓器 (電抗器)頂層油溫 |
YCJS-C抗干擾介損測試儀 |
表四:變壓器繞組的tgδ值測量
周期 | 要求 | 說明 | 推薦設備 | ||
1) 1~3年或自行規定 2) 大修后 3) 必要時 |
1)20℃時tgδ不大于下列數值: 330~550kV 0.6% 66~220kV 0.8% 35kV及以下 1.5%< 2)tgδ值與歷年的數值比較不應有顯著變化(一般不大于30%) 3)試驗電壓如下: |
1)非被試?yán)@組應接地或屏蔽 2)同一變壓器各繞組tgδ的要求值相同 3)測量溫度以頂層油溫為準,盡量使 每次 測量的溫度相近 4)盡量在油溫低于50℃時測量,不同溫度下的tgδ值一般可按下式換算: 式中tgδ1、tgδ2分別為溫度t1、t2時的tgδ值 |
YCJS-C抗干擾介損測試儀 | ||
繞組電壓10kV及以上 | 10kV | ||||
繞組電壓10kV及以下> | Un | ||||
4)用M型試驗器時試驗電壓自行規定 |
表五:變壓器鐵芯(有外引接地線的)絕緣電阻測試
周期 | 要求 | 說明 | 推薦設備 | ||
1) 1~3年或自行規定 2) 大修后 3) 必要時 |
1)與以前測試結果相比無顯著差別 2)運行中鐵芯接地電流一般不大于0.1A |
1)采用2500V兆歐表(對運行年久的變壓器可用1000V兆歐表) 2)夾件引出接地的可單獨對夾件時行測量 |
YR2000高壓絕緣電阻測試儀 |
表六:變壓器交流耐壓試驗
周期 | 要求 | 說明 | 推薦設備 | ||
1)1~6年(10kV及以下) 2)大修后(66kV及以下) 3)更換繞組后 4)必要時 |
1)油浸變壓器(電抗器)試驗電壓值按大修項目操作(定期試驗按部分更換繞組電壓值) 2)干式試驗變壓器全部更換繞組時,按出廠試驗電壓值;部分更換繞組和定期試驗時,按出廠試驗電壓值的0.85倍 |
1)可采用倍頻感應或操作波感應法 2)66kV及以下全絕緣變壓器,現場條件不具備時,可只進行外旋工頻耐壓試驗 3)電抗器進行外施工頻耐壓試驗 |
YDJ油浸式試驗變壓器 |
表七:變壓器繞組分接頭的電壓比
周期 | 要求 | 推薦設備 |
1)分接開關引線拆裝后 2)更換繞組后 4)必要時 |
1)各相應接頭的電壓比與銘牌值相比,不應有顯著差別,且符合規律 2)電壓35kV以下,電壓比小于3的變壓器電壓比允許偏差為±1%;其它所有變壓器:額定分接電壓比允許偏差為±0.5%,其它分接的電壓比應在變壓器阻抗電壓值(%)的1/10以內,但不得超過±1% |
YBC-M全自動變比組別測試儀 |
八:變壓器空載電流和空載損耗試驗
周期 | 要求 | 說明 | 推薦設備 | ||
1) 更換繞組后 2) 必要時 |

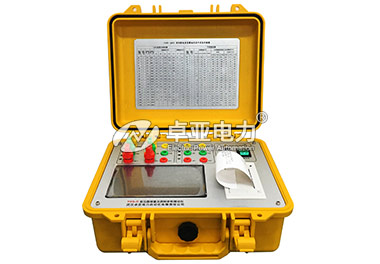

與前次試驗值相比,無明顯變化 | 試驗電源可用三相或單相;試驗電壓可用額定值或較低電壓值(如制造廠提供了較低電流下的測量值,可在相同電流下進行比較) | YRS-D變壓器容量及損耗參數測試儀 |
