電流互感器試驗（CT）

電流互感器預防性試驗包括(絕緣、變比、tgδ、電容量、交流耐壓、極性)試驗
技術支持：027-6552 3062

電流互感器預防性試驗包括電流互感器繞組及末屏的絕緣電阻、電流互感器各分接頭的變比檢查、電流互感器tgδ 及電容量測試、電流互感器一次繞組直流電阻測量、電流互感器交流耐壓實驗、電流互感器極性測量。

表一：電流互感器繞組及末屏的絕緣電阻

周期	要求		說明		推薦設備
1) 投運前 2) 1～3年 3) 大修后 4) 必要時	1)繞組絕緣電阻與初始值及歷次數據 比較，不應有顯著變化 2)電容型電流互感器末屏對地絕緣電阻一般不低于1000MΩ		采用2500V兆歐表		YR2000高壓絕緣電阻測試儀

表二：電流互感器各分接頭的變比檢查

周期	要求		說明		推薦設備

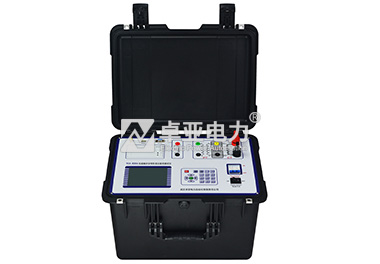

1) 大修后 2) 必要時	與銘牌標志相符		更換繞組后應測量比值差和相位差		YFA-800A互感器伏安特性變比極性測試儀

表三：電流互感器tgδ 及電容量測試

周期	要求						說明
1) 投運前 2) 1～3年后 3) 大修后 4) 必要時	1)主絕緣tgδ(%)不應大于下表中的數值，且與歷年數據比較，不應有顯著變化：						1)主絕緣tgδ試驗電壓為10kV,末屏對地tgδ試驗電壓為2kV 2)油紙電容型tgδ一般不進行溫度換算，當tgδ與出廠值或上一次試驗值比較有明顯增長時，應綜合分析tgδ與溫度、電壓的關系，當tgδ隨溫度明顯變化或試驗電壓由10kVT升到Um/√3時，tgδ增量超過±0.3%，不應繼續運行 3)固體絕緣互感器可不進行tgδ測量
	電壓等級kV		20～35	66～110	220	330～500
	大修后	油紙電容器	3.0	1.0	——	——
		充油型	2.5	2.0	0.7	0.6
		膠紙電容型	——	2.0	——	——
	運行中	油紙電容器	3.5	1.0	——	——
		充油型	3.0	2.5	0.8	0.7
		膠紙電容型	——	2.5	——	——
	2)電容型電流互感器主絕緣電容量與初始值或出廠值差別超出±5%范圍時應查明原因 3)當電容型電流互感器末屏對地絕緣電阻小于1000MΩ時，應測量末屏對地tgδ，其值不大于2%

表四：電流互感器一次繞組直流電阻測量

周期	要求	推薦設備

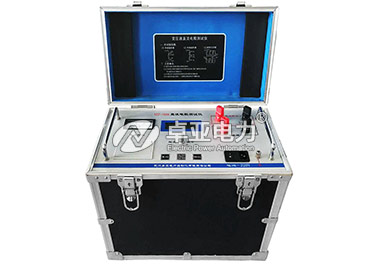

1) 大修后 2) 必要時	與初始值或出廠值比較，應無明顯差別	YZZ-50A直流電阻測試儀

表五：電流互感器交流耐壓實驗

周期	要求
1) 1～3年(20kV及以下) 2) 大修后 3) 必要時	1)一次繞組按出廠值的85%進行。出廠值不明的按下列電壓進行試驗：
	電壓等級kV	3	6	10	15	20	35	66
	試驗電壓kV	15	21	30	38	47	72	120
	2)二次繞組之間及末屏對地為 2kV 3)全部更換繞組絕緣后，應按出廠值進行

表六：電流互感器極性測量

周期	要求	推薦設備
1) 大修后 2) 必要時	與銘牌標志相符	YFA-103E互感器伏安特性測試儀
