108kVA/108kV串聯諧振試驗裝置采用4節電抗器,容量108kVA,電壓為27kV或54kV或108kV。電流為4A、2A、1A,額定負載下允許連續60min;過壓1.1倍1分鐘。
方案 -
YXZ-75kVA/75kA
串聯諧振試驗裝置 75kVA/75kA串聯諧振試驗裝置采用3節電抗器,額定容量75kVA,額定電壓為25kV或75kV。額定電流為3A或1A,額定負載下允許連續60min;過壓1.1倍1分鐘。
方案 -
44kVA/44kA串聯諧振試驗裝置采用2節電抗器,額定容量44kVA,額定電壓為22kV或44kV。額定電流為2A或1A,額定負載下允許連續5min;過壓1.1倍1分鐘。
方案 -
135kVA/108kV串聯諧振試驗裝置采用4節電抗器,容量135kVA,電壓為27kV、54kV、108kV。電流為5A、2.5A、1.25A,額定負載下允許連續60min;過壓1.1倍1分鐘。
方案 -
162kVA/108kV串聯諧振試驗裝置采用4節電抗器,容量162kVA,電壓為27kV、54kV、108kV。。電流為6A、3A、1.5A,額定負載下允許連續60min;過壓1.1倍1分鐘。
方案 -
500kVA/200kV串聯諧振試驗裝置采用4節電抗器,容量500kVA,電壓為34kV、68kV、204kV。電流為15A、7.5A、2.5A,允許連續60min;過壓1.1倍1分鐘。
方案 -

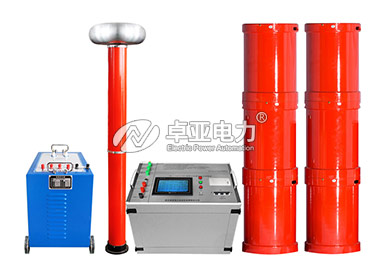

變頻串聯諧振試驗裝置適用于電纜、變壓器、發電機組(水力或火力發 電機組)、電機、GIS開關等大容量、高電壓的電容性試品的交接和預防性試驗。
-
YXZ

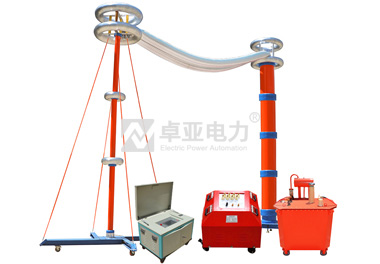

電纜交流耐壓試驗裝置 電纜交流耐壓試驗裝置由調頻調壓電源、勵磁變壓器、電抗器、電容分壓器組成。是當前高電壓試驗的一種新的方法,在國內外得到廣泛的應用
-
變電站電氣設備串聯諧振裝置主要用于變壓器交流耐壓試驗、GIS、SF6開關、CT/PT、母線母排、電纜、套管交流耐壓試驗等容性設備。
-
YXZ-G

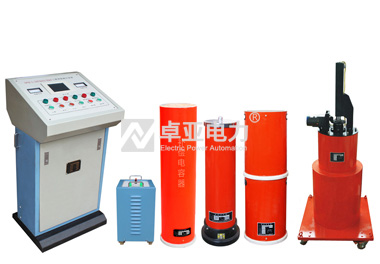

工頻串聯諧振試驗裝置 調感式工頻串聯諧振耐壓試驗裝置適用于單機容量在250MW及以下水力發電機的交流耐壓試驗,體積小,重量輕,裝置輸出容量大。
-
YXZ-B

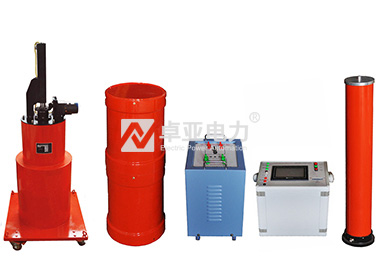

變頻串聯諧振試驗裝置 調感式變頻串聯諧振耐壓試驗裝置用于11kV/30MW水輪發電機的交流耐壓試驗,主要由變頻控制電源、勵磁變壓器、電抗器、電容分壓器組成。
-
YXZ-W(CVT)

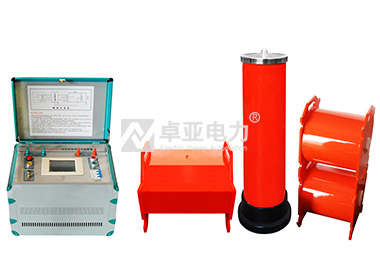

工頻串聯諧振升壓裝置 CVT校驗用工頻串聯諧振升壓裝置是國內最先用于現場校驗的可調式串聯諧振裝置,廣泛用于國內500kV及以下的電容式電壓互感器的現場校驗。
串聯諧振試驗裝置
【中文名稱】:串聯諧振試驗裝置
【英文名稱】:series resonance system
【試驗項目】:變頻串聯諧振試驗裝置滿足10kV、35kV、220kV及以上的電力電纜、電力變壓器、發電機組(水力發電機或火力發電機組)、電機、開關柜、GIS開關設備、母線、母排、CVT(電容式電壓互感器)等大容量高電壓電容性試品的交接和預防性試驗的高壓交流耐壓試驗。
【系統組成】:串聯諧振試驗裝置系統配制主要有變頻電源、高壓電抗器、高壓分壓器、激勵變壓器、補償電容器(工頻)。
【應用領域】:串聯諧振試驗裝置廣泛應用于電力(供電單位、發電廠、變電站)、鐵路、冶金、石油、煤炭、化工等行業。
【產品別稱】:串聯諧振、變頻諧振、變頻串聯諧振、串聯諧振試驗設備、串聯諧振耐壓裝置、電纜耐壓串聯諧振裝置
【應用說明】:串聯諧振試驗裝置適用于大容量、高電壓的電容性試品的交接和預防性試驗中的耐壓試驗,串聯諧振試驗裝置采用調節電源頻率的方式,使得電抗器與被試電容器實現諧振,從而在被試品上獲得高電壓大電流,所以又稱變頻串聯諧振試驗裝置。串聯諧振試驗裝置電抗器采用多只高壓電抗器分開設計,滿足高電壓、小電流的設備試驗條件要求。所需電源功率小、設備重量輕體積小,在國內外得到了廣泛好評和應用,串聯諧振試驗裝置是目前國內外高壓試驗部門及電力安裝、修試工程單位主要的高壓交流試驗解決方案。
【功能優勢】:YXZ型串聯諧振試驗裝置是由卓亞電力公司多年生產經驗與市場客戶試驗反饋后升級的第四代交流耐壓試驗串聯諧振試驗裝置。變頻串聯諧振試驗裝置人機界面采用32位RISC CPU和精簡的LINX內核,7寸觸摸大屏真彩圖形顯式,試驗中諧振頻率曲線、升壓曲線、計時曲線動態顯示,高壓電流、高壓電壓、低壓電流真有效值數字直觀反饋于界面。完善的保護功能,低壓電流、高壓電壓、閃絡電壓保護功能更靈敏,串聯諧振試驗裝置工作電源可使用市電AC 220V與380V。同時,我們可以根據用戶在不同試驗環境下的需求,按需定制串聯諧振試驗方案。
注:可根據用戶在不同試驗環境下按需配置串聯諧振試驗方案,并接受用戶單位對串聯諧振試驗裝置的特殊方案定制。 立即咨詢:180 7153 8965
串聯諧振試驗裝置組成
1 | 智能控制臺 | YXZ |
2 | 激勵變壓器(勵磁變壓器) | YJL |
3 | 高壓電抗器 | YDK |
4 | 高壓分壓器 | YFY |
5 | 補償電容器 | YBC |
6 | 可調電抗器 | YDK-T |
7 | 電動調壓器 | YON |
參考標準
GB50150-2006《電氣裝置安裝工程電氣設備交接試驗準》
DL/T849.6-2004 《電力設備專用測試儀器通用技術條件第6部分:高壓諧振試驗裝置》
JB/T9641-1999《試驗變壓器》
GB10229《電抗器》
GB/T.311-1997《高壓輸變電設備的絕緣與配合》
DL/T846-2004 《高電壓測試設備通用技術條件》
GB4793-1984 《電子測量?jī)x器安全要求》
GB2900 《電工名詞術語》
GB4208《外殼防護等級》
GB191《包裝貯運標志》
GB/T16927-1997《高電壓試驗技術》
