衛星授時單芯帶電電纜識別儀
YDS-WX
卓亞電力承諾：網站所售本產品滿足電力標準DL/T409-2005，出廠嚴格質檢，確保精度性能。凡購買卓亞電力廠家生產制造的產品，開具13%增值稅專用發票，免費技術指導、回檢、第三方檢測及維修等服務，我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》，購買卓亞電力產品，品質有保證，請您放心購買！
產品簡介—— Product Description
衛星授時單芯帶電電纜識別儀滿足高壓?jiǎn)蜗鄦涡倦娎|（低壓、10kV、35kV、110kV、220Kv、500kV）及低壓?jiǎn)涡倦娎|識別，通過衛星授時同步測量交流電流、相位、電流趨勢、線損電流等參數判斷是否是同一條電纜。
別名：衛星授時單芯帶電電纜識別儀、衛星授時電纜識別儀、單芯帶電電纜識別儀、單芯電纜識別儀

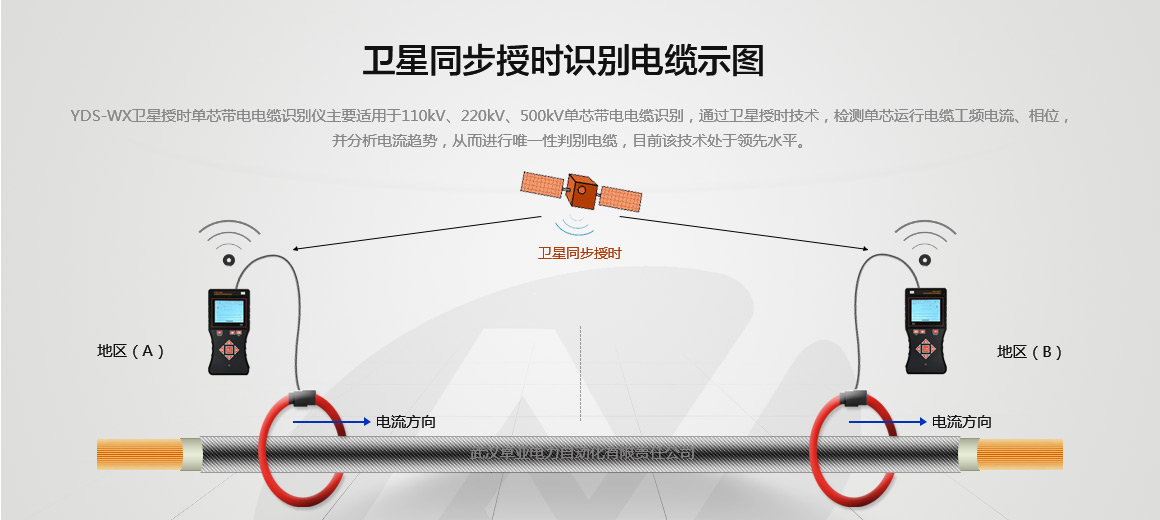

衛星授時單芯帶電電纜識別儀主要適用于高壓?jiǎn)涡編щ婋娎|識別，單芯電纜由于運行安全的需要，多數設計為鎧裝單端接地，現有的電纜識別設備，識別方法必須是電纜兩端鎧裝接地，所以無法完成單芯帶電電纜的識別工作。通過衛星授時技術，檢測單芯運行電纜工頻電流、相位，并分析電流趨勢，從而進行唯一性判別電纜，目前該技術處于領先水平。衛星授時單芯帶電電纜識別儀可通過兩端電流之差測得所測電纜段的線路狀況，兩端電流之差為電流在該段電纜傳輸途中產生的分流電流，即為線損電流，若是線損電流較大，則線路可能存在漏電或竊電現象，需作排查處理。
特別提示：衛星授時單芯帶電電纜識別儀主要用于單芯帶電電纜識別，識別時兩把電流鉗的箭頭方向指向電纜的遠端；連續工作超過30分鐘后，請重新開機搜索衛星信號，并獲得授時后再使用。
技術參數—— Parameters
以下參數為產品標準參數，如需幫助，請致電客服。我們承諾，產品出廠嚴格質檢，確保質量與性能。產品咨詢與定制，歡迎致電：027-6552 3062
| 型號 | YDS-WX |
| 名稱 | 衛星授時單芯帶電電纜識別儀 |
| 功能 | 滿足高壓?jiǎn)蜗鄦涡倦娎|及低壓?jiǎn)涡倦娎|識別，通過衛星授時同步測量交流電流、相位、電流趨勢、線損電流等參數判斷是否是同一條電纜。 |
| 標準安規 | IEC61010-1 CAT Ⅲ 600V，IEC61010-031，IEC61326 |
| 電壓等級 | 110kV、220Kv、500kV單芯帶電電纜；部分及其他低壓?jiǎn)涡編щ婋娎|。 |
| 電纜類型 | 高壓?jiǎn)蜗鄦涡倦娎|、低壓?jiǎn)涡倦娎| |
| 識別距離 | ＞ 500km |
| 電纜判別 | 同步滿足：相位差小于40°、電流差小于10%、比例趨勢相同，兩端比例趨勢值之差小于5dgt，可判斷為目標電纜。 |
| 檢測速率 | 15s / 次 |
| 電流頻率 | 50Hz、60Hz |
| 額定電流 | Max 230mA |
| 電流鉗方向 | 電纜識別時，兩把柔性電流鉗箭頭方向指向電纜遠端 |
| 量程 | 電流：0.00A～2000A、AC（50Hz / 60Hz），精度：±2%±3dgt |
| 相位：1°~360°，精度：±5° | |
| 頻率：40Hz ~ 70Hz，精度：±2Hz | |
| 顯示模式 | 3.5寸真彩液晶屏顯示，彩色圖標指示 |
| 其它功能 | 背光控制、自動關機、電量顯示 |
| 電源 | 可充鋰電池（4V、3Ah），充滿電連續工作約10小時 |
| 充電參數 | 9V DC充電器，USB充電接口 |
| 工作環境 | -10℃～40℃；80%Rh以下 |
| 耐 壓 | AC2000V/rms(外殼前后兩端之前) |
| 尺寸 | 接收機尺寸：207×101×45（mm3） |
| 柔性電流鉗：內徑：φ300mm，長1m，線徑7.5 mm，引線長度：2m | |
| 重量 | 電流鉗：約 2×170g |
| 接收機：約 2×474g(帶電池) |
產品功能—— Features

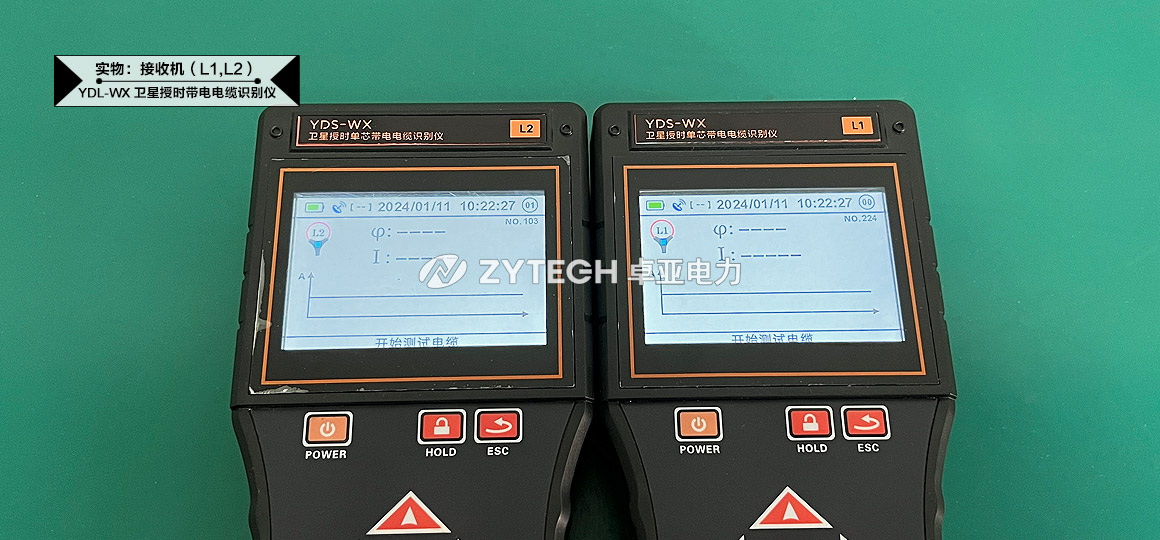

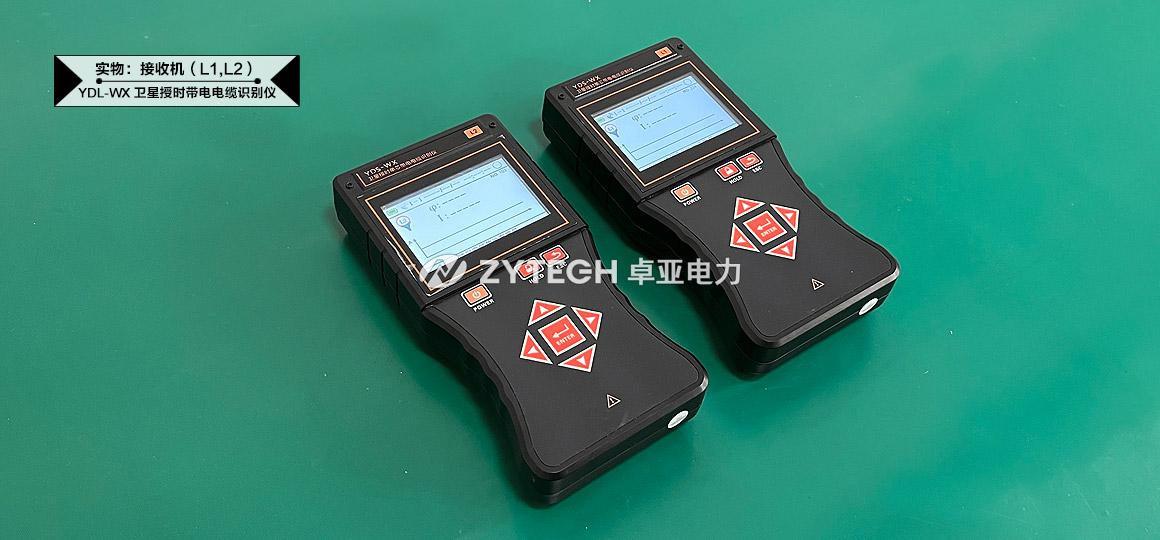

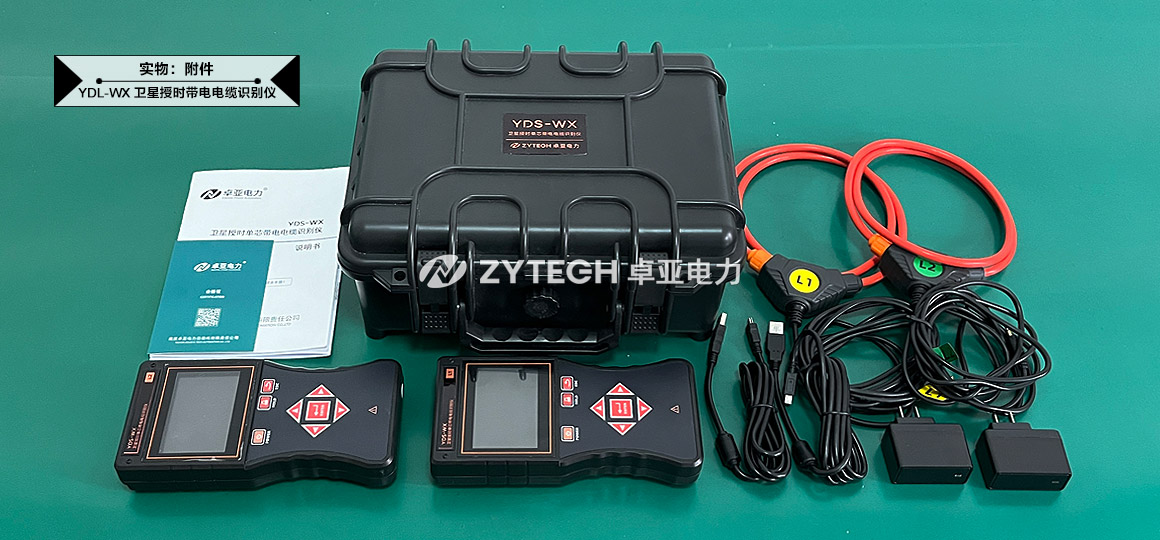

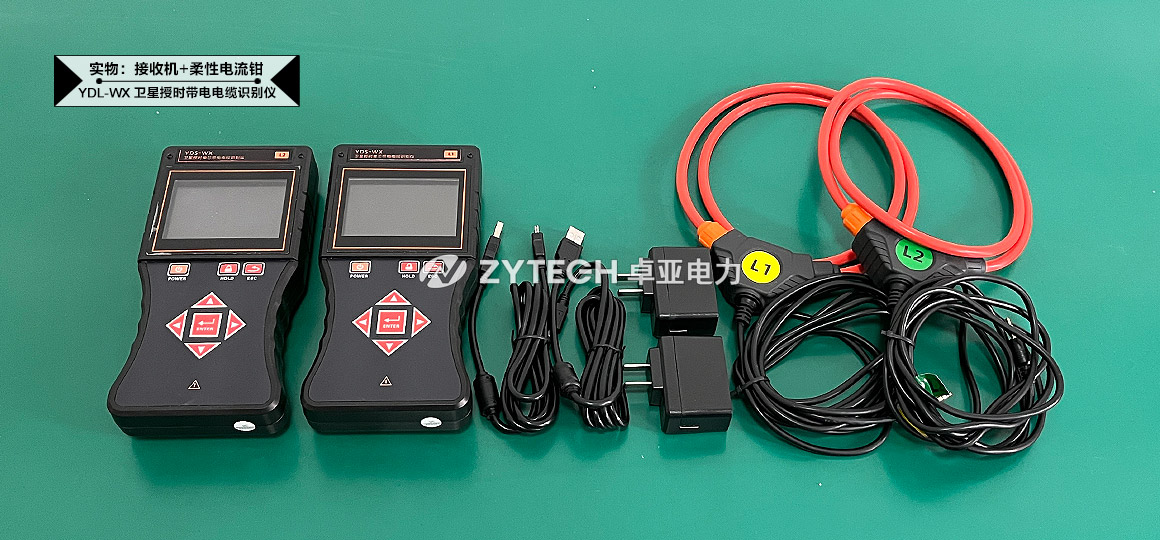

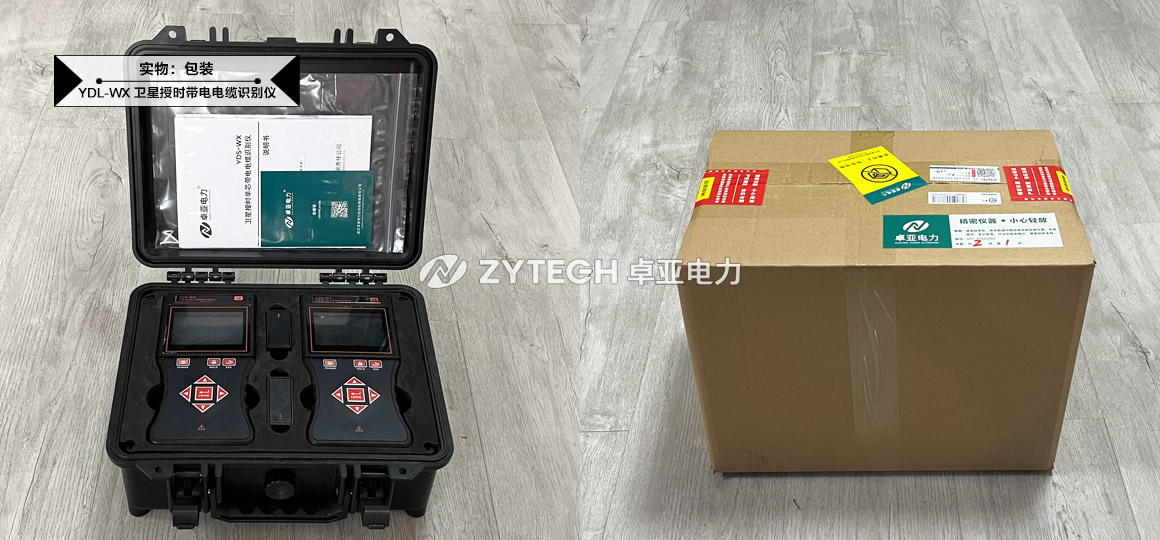

圖片展示—— Photo
試驗技術
相關產品
YDS-WX型衛星授時單芯帶電電纜識別儀說明書中詳細介紹了衛星授時單芯帶電電纜識別儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式：PDF
