產品簡介—— Product Description

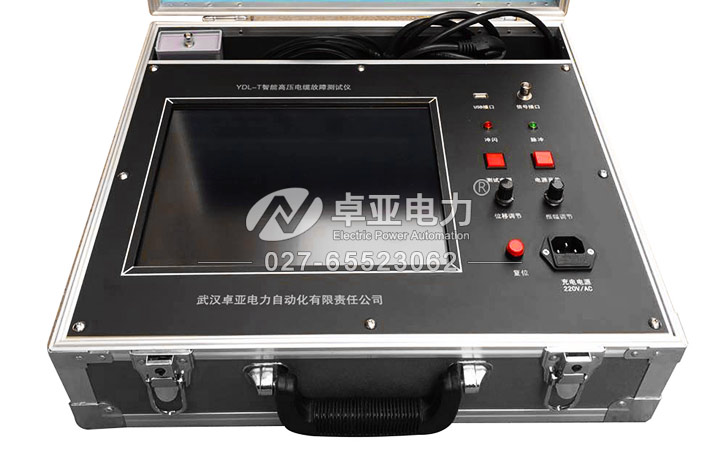

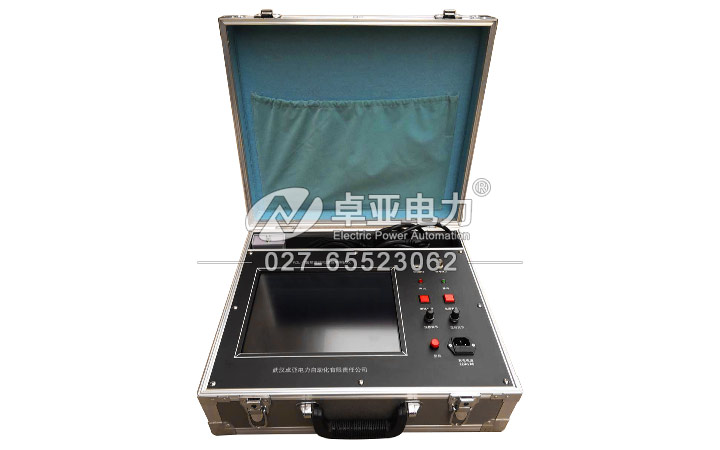

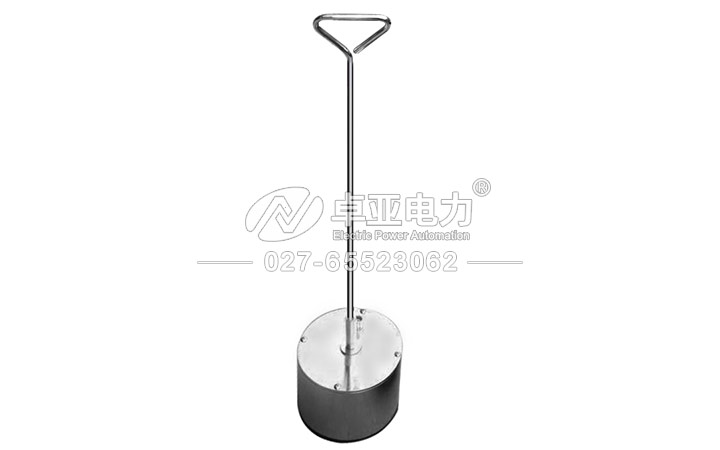

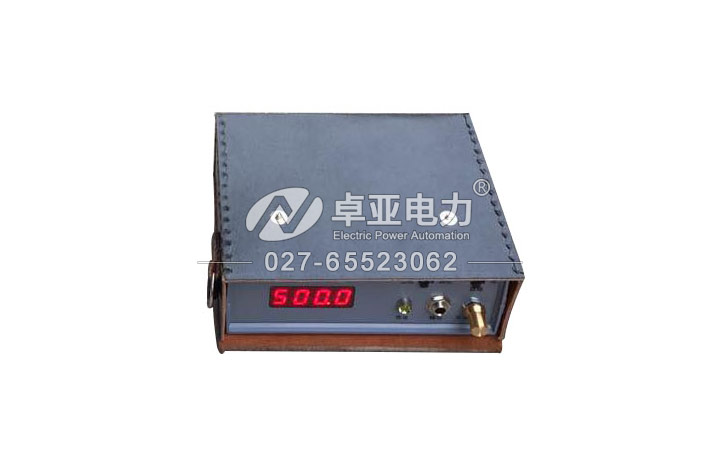

YDL-T高壓電纜故障測試儀又稱智能電纜故障測試儀、智能電纜故障檢測儀、智能電纜故障測試儀主要由電纜故障定位儀主機、測試線纜、脈沖高發生裝置以及外部信號傳感器接收裝置組成,該智能電纜故障測試儀適用于35KV以下等級所有電纜的高、低阻 故障進行準確測試。

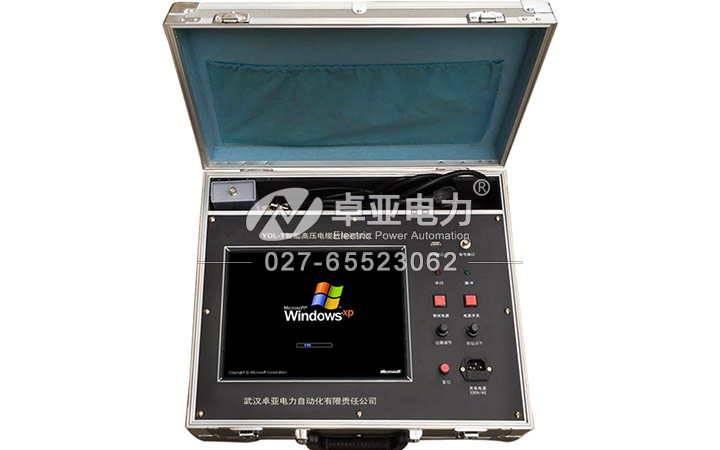

YDL-T高壓電纜故障測試儀、智能型電纜故障測試儀，地下電纜故障定位儀是卓亞電力根據市場的需求和電力電纜類的試驗規范而研發生產的智能電纜故障測試儀，YDL-T智能型電纜故障測試儀儀采用先傳統的高壓閃絡和低壓脈沖法技術原理以及高頻高壓數據信號處理電路，可通過觸摸屏直接操作，內置Windows xp工控系統，屬于國內先進的智能電纜故障測試儀。

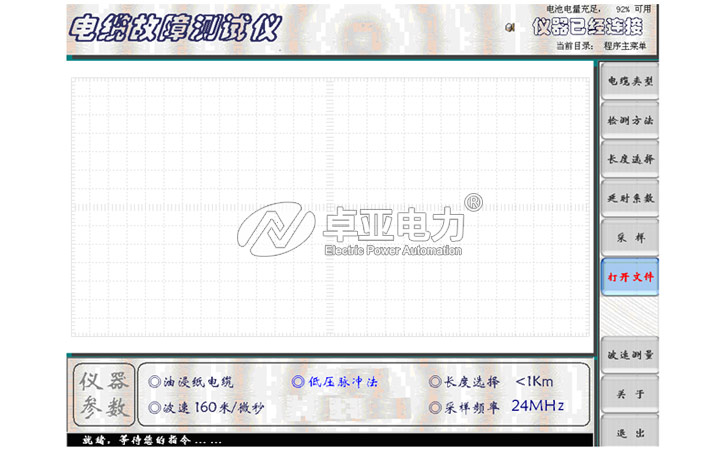

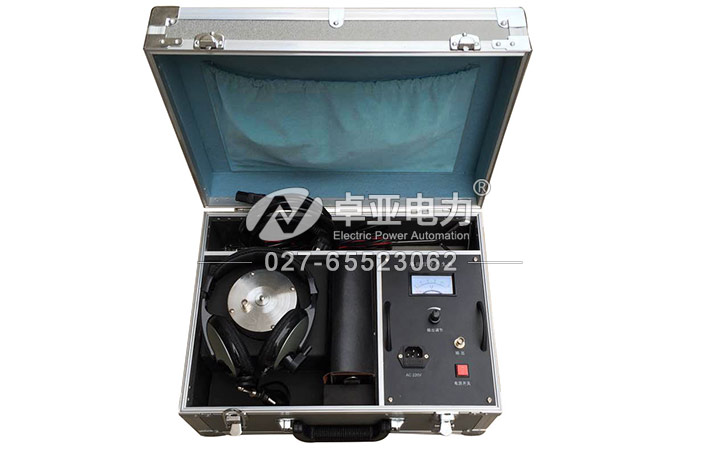

智能型電纜故障測試儀主要由高壓電纜故障測試儀主機、測試線纜、脈沖高發生裝置以及外部信號傳感器接收裝置組成，YDL-T智能型電纜故障測試儀適用于35KV以下等級所有電纜的高、低阻故障進行準確測試，該電纜故障定位系統采用不同的數據采樣速率提供快速、準確的技術指標。該電力電纜故障測試儀，之內電纜故障查找儀采用箱式結構，觸摸屏操作界面，所有功能按鍵均在屏幕上直觀地顯示，具有波速預設、波形儲存功能、供用戶調用觀察和同屏比較，測試界面簡單 清晰，功能按鍵簡單明了，測量方法簡單快捷。

高壓電纜故障測試儀電纜故障測量原理

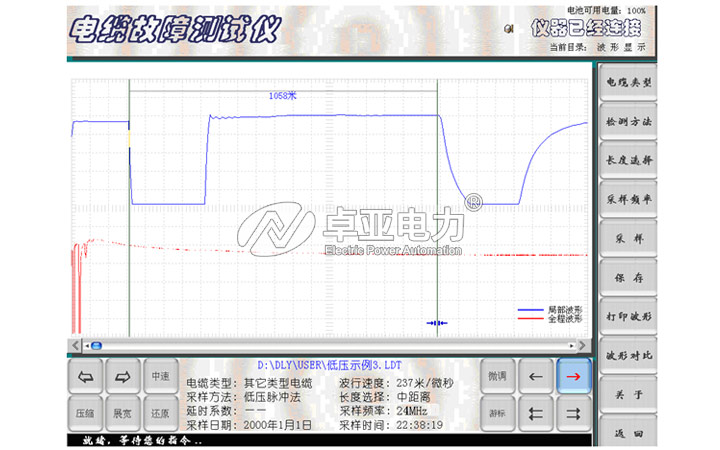

電纜故障一般分為兩大類：短路、開路、低阻故障和高阻閃絡、泄露故障。根據雷達測距原理，在測試端向電纜發射一個脈沖信號。在特性阻抗不匹配處，就會產生反射波，將入射波形和反射波形采集下來并顯示在屏幕上，用雙電子游標卡在波形的兩個特征拐點上。根據電波在該類型電纜中傳播速度，便可測算出故障點到測試端的距離。

散裝高壓設備采用高壓閃絡法時接線示意圖

散裝高壓設備采用高壓閃絡法時接線示意圖

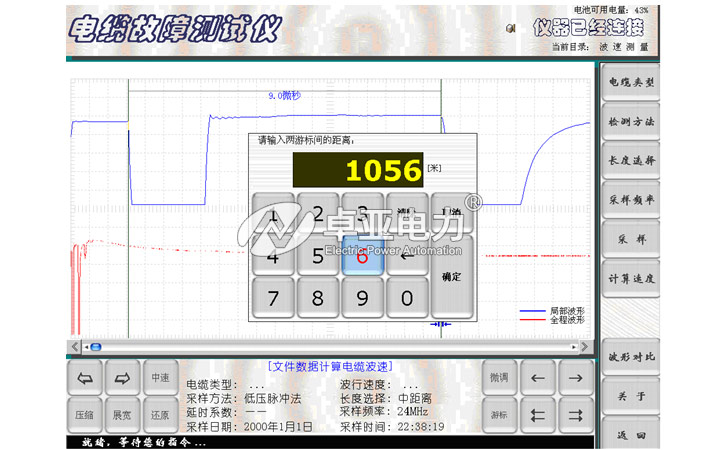

高壓閃絡法測試故障電纜的高阻故障，高壓電纜故障測試儀進入預置界面，按被測電纜的類型和實際長度，點擊“測試方法”和“長度選擇”按鍵，“當前參數設置”界面將用紅色顯示“高壓閃絡法”。面板上的紅色“閃絡”指示燈亮。其界面如（圖十六所示）。 點擊“采樣”鍵后，高壓電纜故障測試儀進入“采樣中”的等待狀態，對故障電纜高壓沖閃時，便會自動將“采樣盒”采集的信號顯示在屏幕上。并且再次進入“采樣中”的等待狀態，準備采集下一次高壓沖閃時的信號。在不斷高壓沖閃采樣過程中調節“位移調節”“振幅調節”旋鈕，調整到波形便于分析為止，再點擊“取消采樣” 按鍵停止采樣，然后進行游標操作，得到故障點距測試端電纜長度。

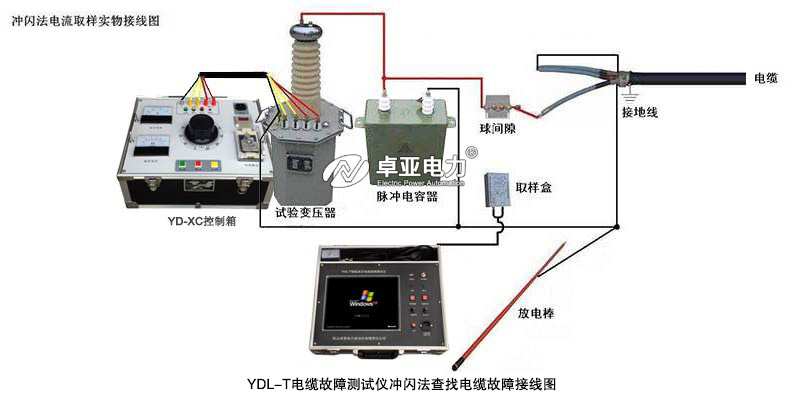

高壓電纜故障測試儀采用沖閃法電流取樣接線方法

高壓電纜故障采用電纜故障測試儀時電流取樣接線圖

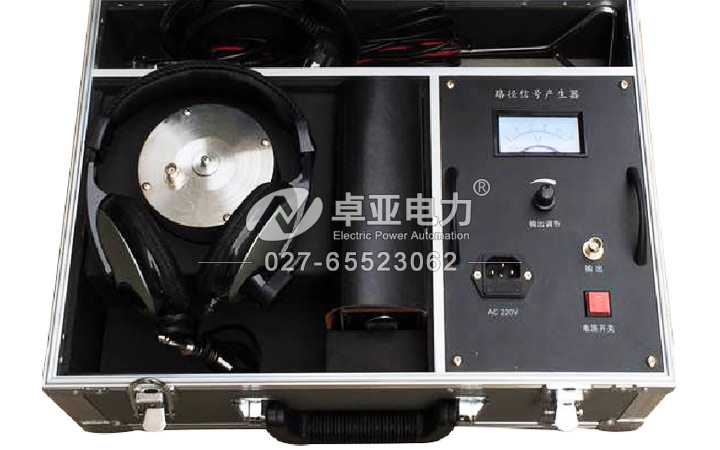

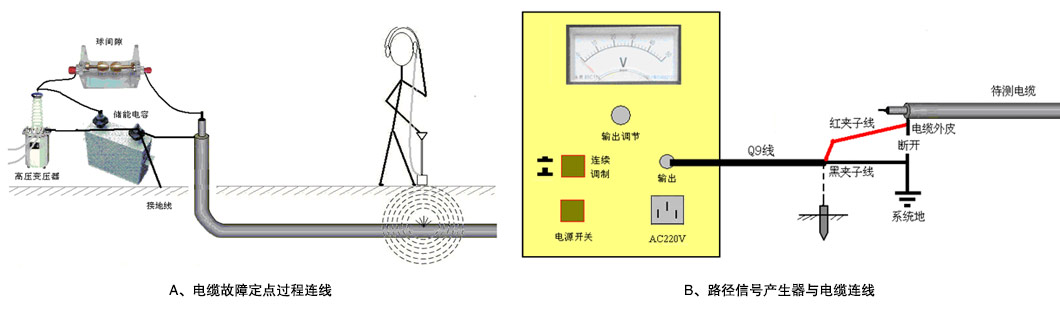

高壓電纜故障測試儀進行電纜故障定點方法及路徑信號產生器與電纜的接線方法

高壓電纜故障測試儀進行電纜故障定點方法
