SF6氣體密度繼電器校驗儀
ZYMD-T卓亞電力承諾:網站所售本產品滿足電力標準DL/T941-2005,出廠嚴格質檢,確保精度性能。凡購買卓亞電力廠家生產制造的產品,開具13%增值稅專用發票,免費技術指導、回檢、第三方檢測及維修等服務,我們嚴格執行《電力工業設備購銷合同》及《產品服務承諾書》,購買卓亞電力產品,品質有保證,請您放心購買!
產品簡介—— Product Description
SF6氣體密度繼電器校驗儀主要是針對密度繼電器的壓力和動作的指標校驗,能對sf6氣體密度繼電器指針式接點輸出及智能式電流輸出的SF6密度繼電器SF6氣體密度進行校驗檢測試驗。
別名:SF6氣體密度繼電器校驗儀、SF6密度繼電器校驗儀、SF6繼電器校驗儀、六氟化硫密度繼電器校驗儀
SF6密度繼電器校驗儀是武漢卓亞電力研發中心根據相關技術標準而研發生產的一款智能SF6密度繼電器校驗儀,全自動SF6氣體密度繼電器校驗儀采用單周期指令微機技術,測量精度為0.25級。具有用氣量少,測試速度快,測試精度高等優點, 廣泛的適用于變電站、發電廠、以及各大電力檢修部門。
在封閉容器中,一定溫度下的SF6氣體壓力可代表SF6氣體的密度。習慣上把20℃時SF6氣體壓力作為標準值。該SF6密度繼電器校驗儀在現場校驗時,在不同的環境溫度下,測量的壓力值都要換算成其對應20℃時的壓力值,用以判斷SF6密度繼電器的性能。
技術參數—— Parameters
以下參數為產品標準參數,如需幫助,請致電客服。我們承諾,產品出廠嚴格質檢,確保質量與性能。產品咨詢與定制,歡迎致電:027-6552 3062
功率 | 50W |
精度 | 0.2 級 |
壓力校驗范圍及分辨力 | 0~1MPa,0.001MPa |
溫度測量范圍及分辨力 | -20℃~80℃,0.1℃ |
工作濕度 | £90%RH |
測量氣體 | SF6、N2或者SF6與N2混合氣體 |
校驗對象 | 單報警、單閉鎖、單報警單閉鎖、單報警雙閉鎖 |
SF6氣體密度顯示方式 | 被測環境下的壓力、20℃時的等效壓力 |
顯示方式 | 320×240 液晶屏 |
操作方式 | 旋轉鼠標(一鍵飛梭)輸入 |

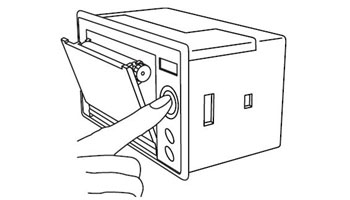

打印機型 | 高速微型打印機 |
打印方式 | 漢字報表式打印 |
存儲容量 | 同時存儲 150 組試驗結果 |
主機尺寸及重量 | 400×320×160(mm3),6.2kg |
附件箱尺寸及重量 | 400×370×200(mm3),4.8kg |
工作電源 | AC220V/50Hz |
產品功能—— Features
2、能對指針式和電子式密度繼電器進行全自動校驗
3、密度繼電器1-3組接點的初始狀態為任意形式(常開或常閉),可同時測量1-3組接點的響應值和恢復值,適應所有的新、老形式的密度繼電器的全自動校驗

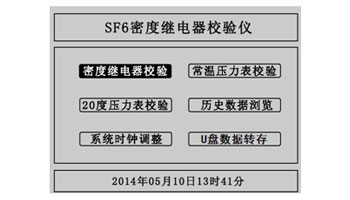

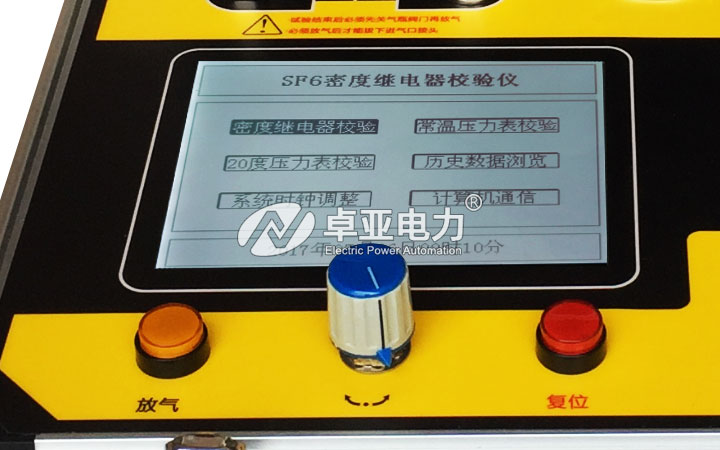

4、采用320*240大屏幕液晶顯示,漢字操作界面,使用簡單方便
5、測量時測試儀同時顯示當前壓力、對應20時的壓力、環境溫度。解決了SF6密度繼電器現場校驗的難題
6、測試過程為自動測量,避免了由于人為因素而產生的誤差
7、可存儲100組測量數據并永久保存不丟失,使每一次測量都有追朔性

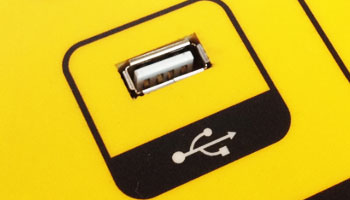

8、SF6氣體密度繼電器校驗儀可通過USB接口將測試數據上傳PC機,自動生成專用測試數據表格
9、測試儀可以在任意環境溫度下對常溫壓力表和密度表進行校驗

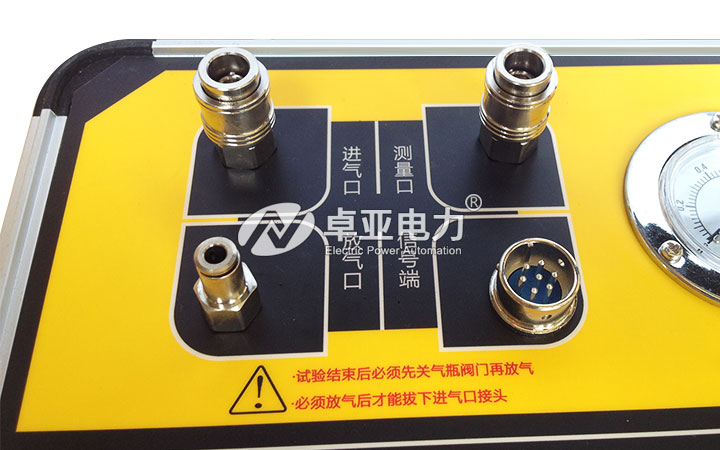

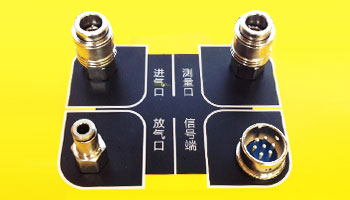

10、測試儀管路全部采用進口快速接頭,連接方便而且漏氣率小
11、內部具有時鐘功能,可隨時對時鐘進行修正
12、具有自校功能。測試儀長時間使用后可對測試儀進行校驗修正,以確保測試儀的校驗精度
13、采用高精度壓力傳感器和磁流體技術產品
14、配有多種開關過度接頭,多數開關可以實現不用拆卸進行校驗
15、采用高容量內置電池,屏幕顯示電池電量,拓展了測試儀的使用空間,方便了現場校驗

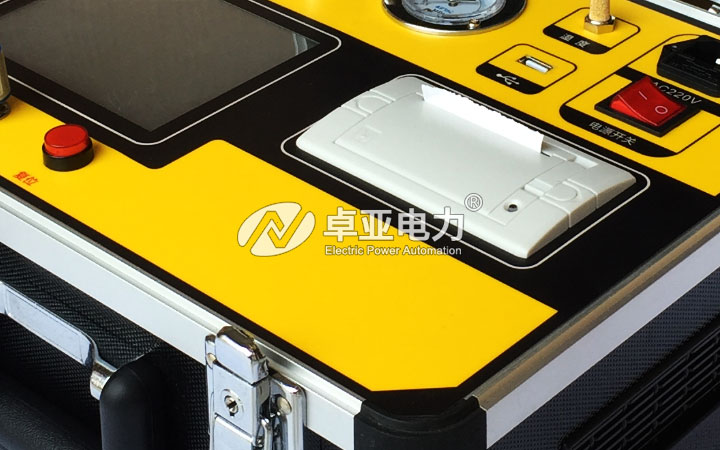

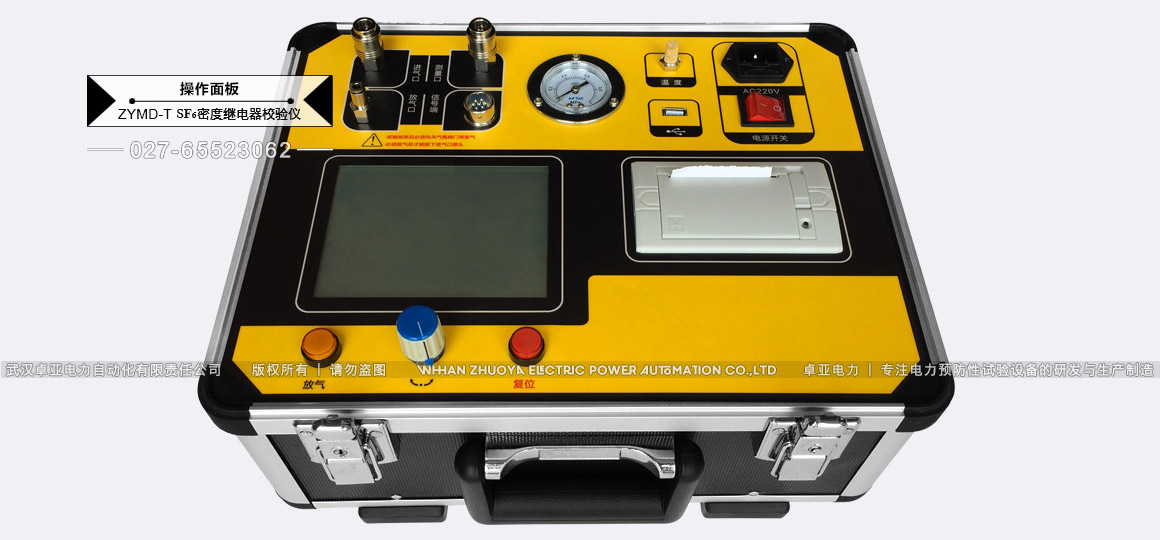

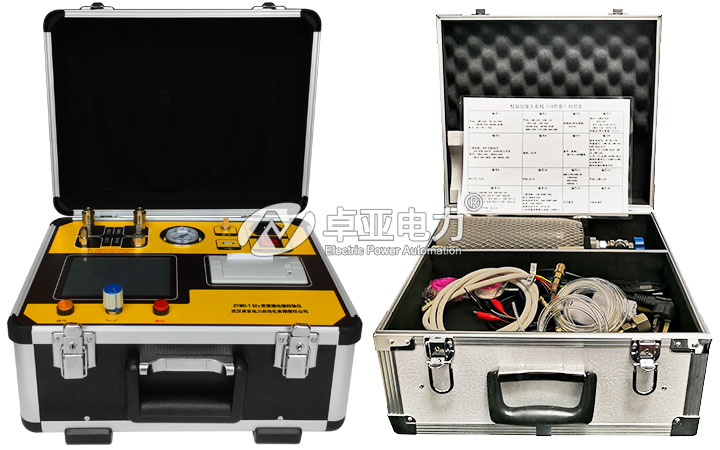

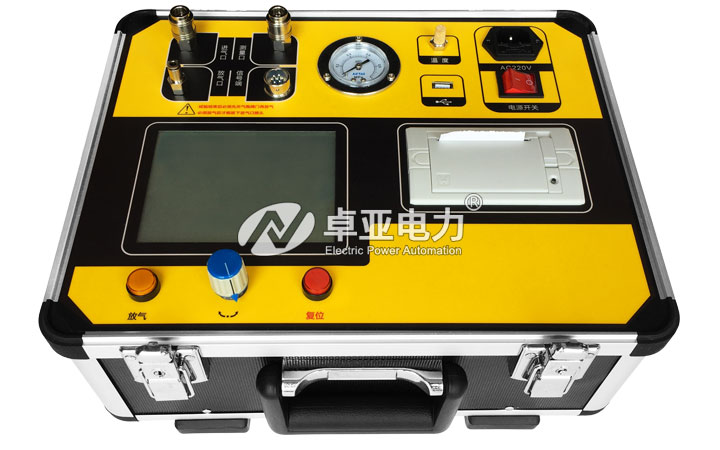

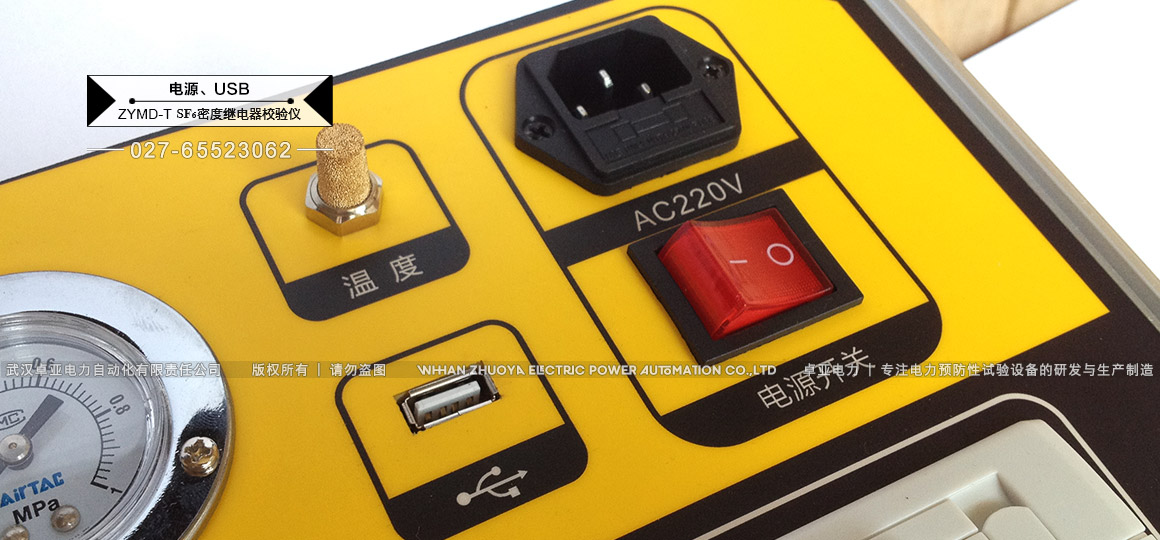

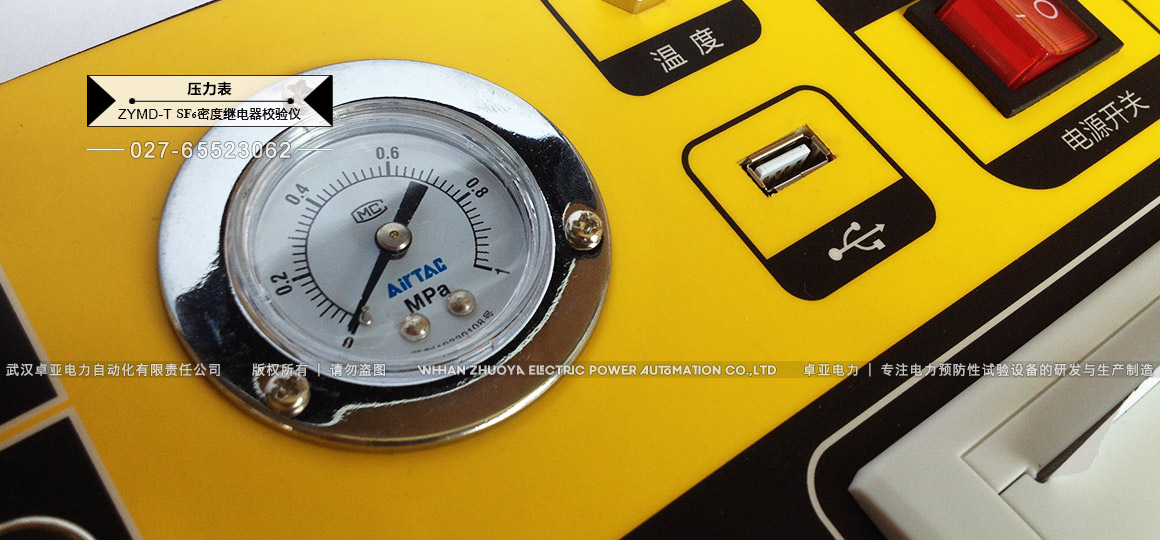

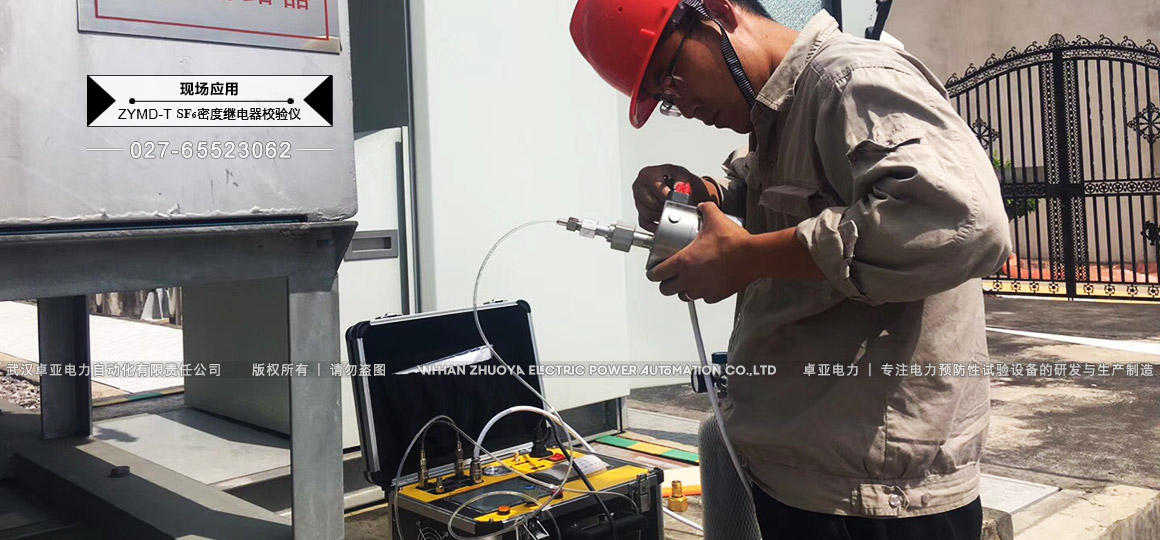

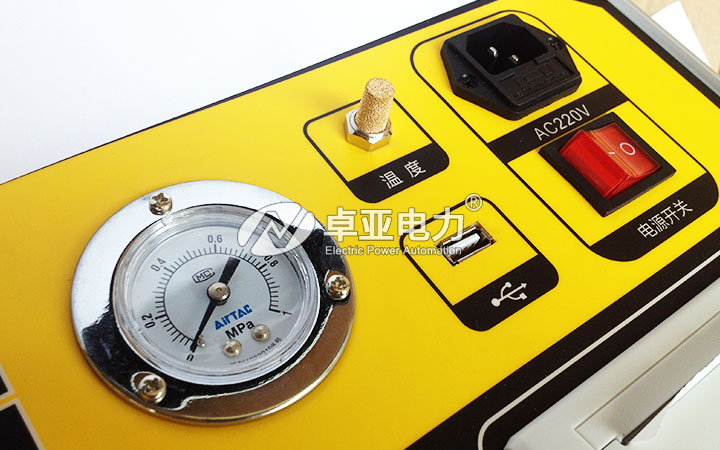

圖片展示—— Photo

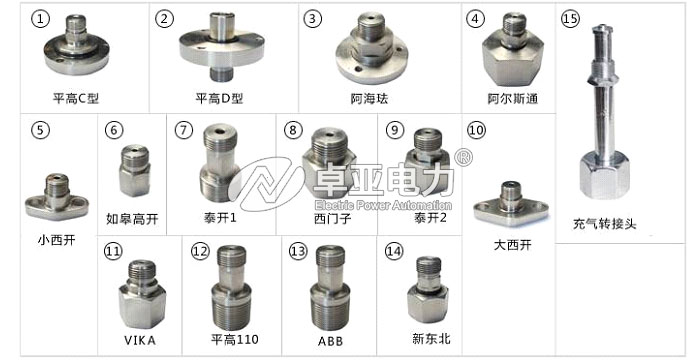

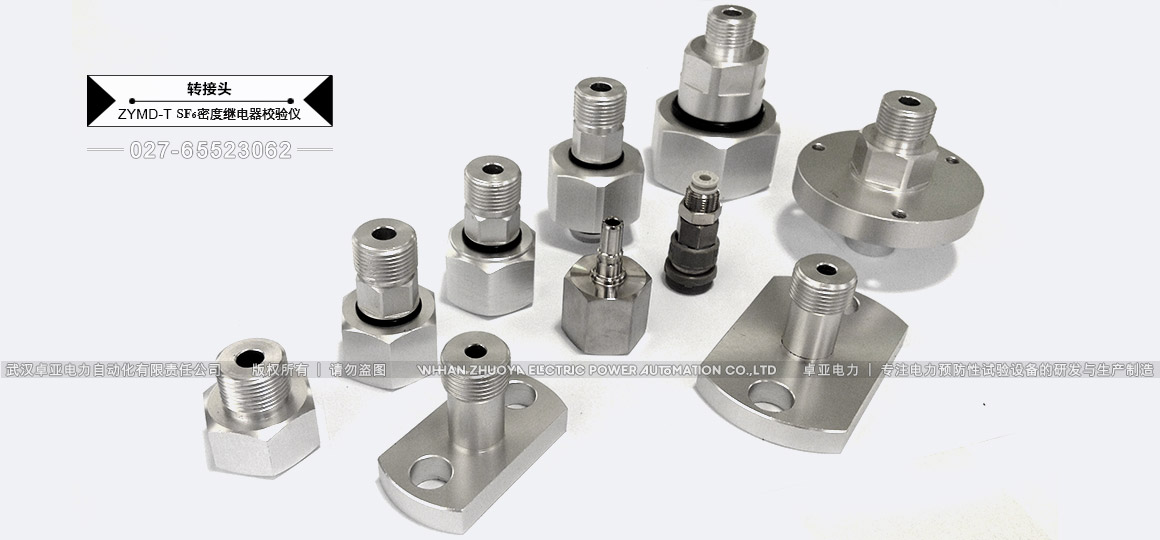

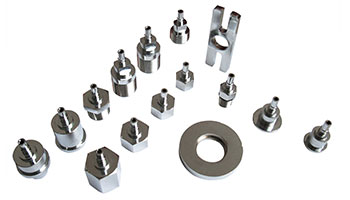

轉換接頭(過渡接頭)
(一)校驗SF6密度繼電器的接線方法

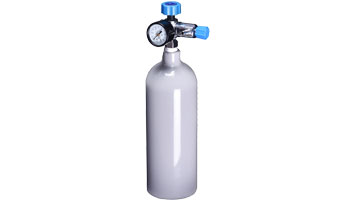

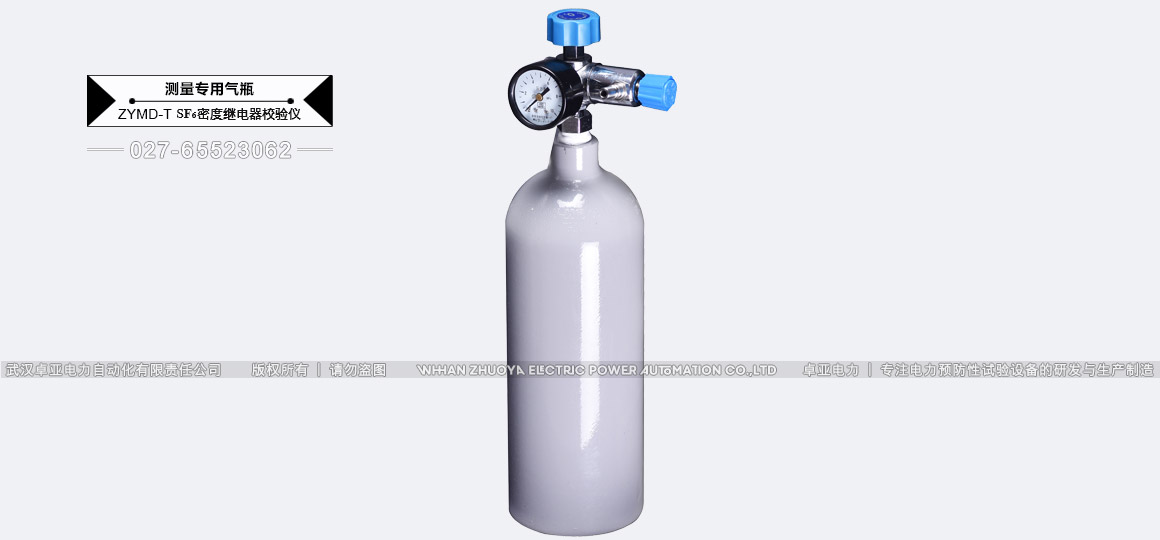

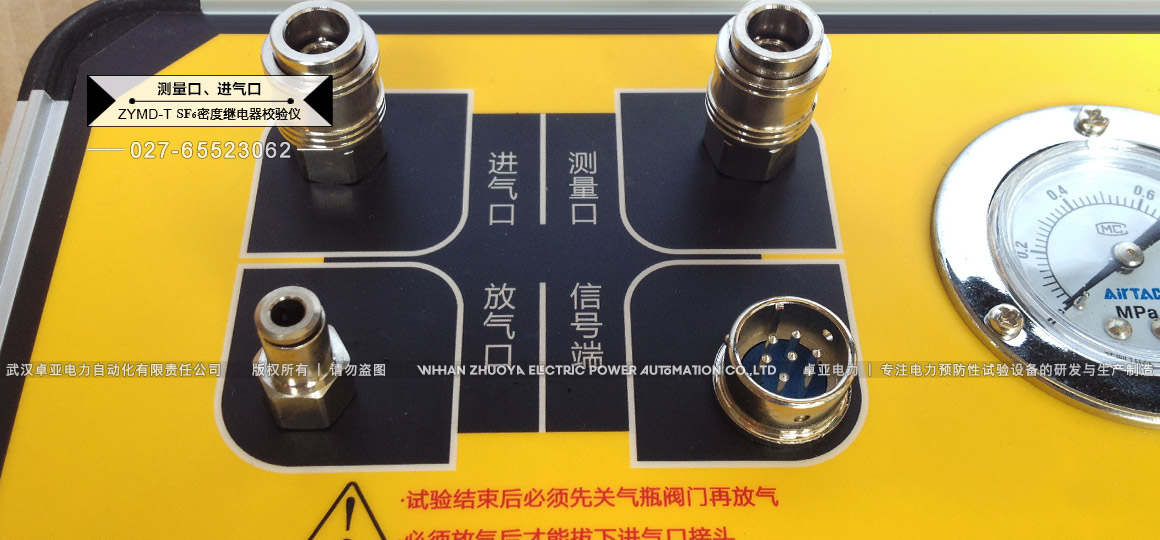

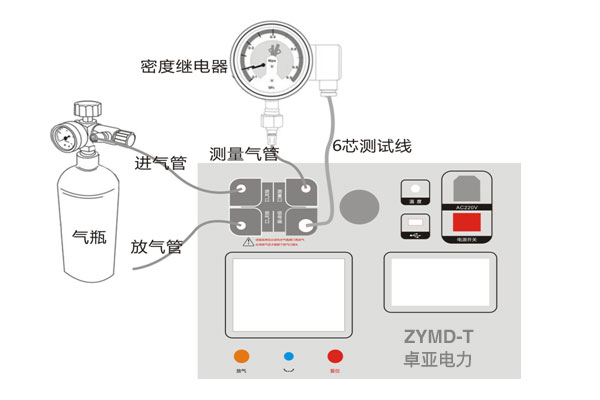

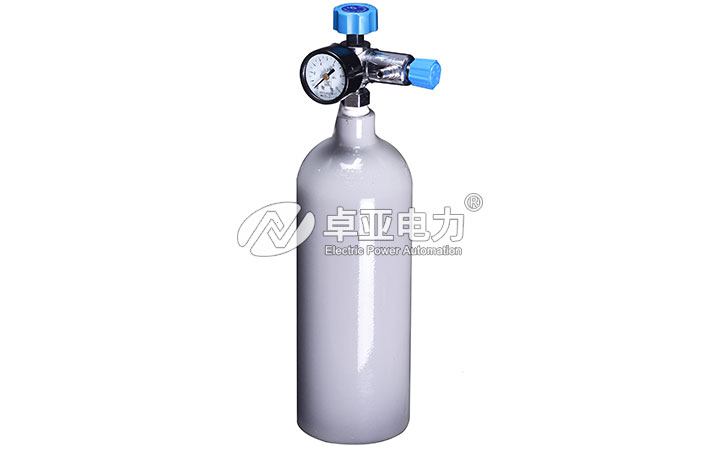

在使用sf6氣體密度繼電器校驗儀進行現場校驗SF6氣體密度繼電器時,請按下圖的方式使用sf6氣體密度繼電器校驗儀配置的配件連接好氣路與線路, 進氣管連接sf6氣體密度繼電器校驗儀測量口與氣瓶,放氣管連接放氣口(使用空氣、氮氣等無毒無害的壓縮氣體,可以不接放氣管,直接將廢氣排放到空氣中),測量氣管連接sf6氣體密度繼電器校驗儀的測量口并通過過渡接頭(過渡接頭詳見附錄一○1~○14)與待檢測的SF6密度繼電器連接,六芯測試線連接儀器與接線柜上相應的測試點。
根據測試目標,把配備的六芯測試線一頭與儀器面板上的航插信號口相連接,帶鱷魚夾的那頭根據測試信號分別與密度繼電器的接線柜上的信號插座對接,不使用的鱷魚夾需閑置,不要與其它鱷魚夾接觸。測試一個信號時(單報警、單閉鎖1或者單閉鎖2三者其中之一)應只接相應的測試信號,并在操作界面上選擇“單信號”,系統會自動識別。
(二)校驗壓力表的接線方法

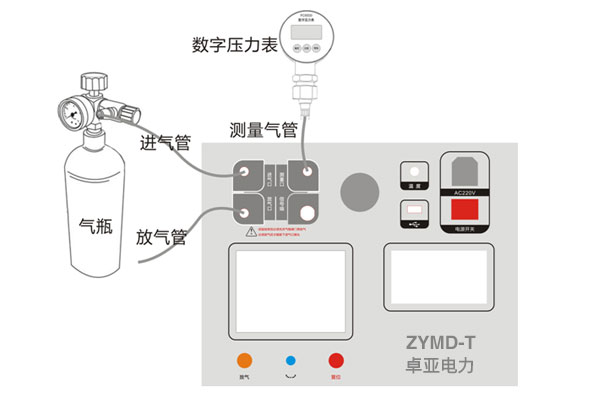

如果需要校驗壓力表,則需要將待校驗的壓力表與sf6氣體密度繼電器校驗儀面板上的測量口相連接;如果需要執行的是系統壓力值修正操作,則需要將經過計量校準的高精度壓力表與sf6氣體密度繼電器校驗儀面板上的測量口相連接如下圖所示。
標準配件—— Accessories
說明:標準配(附)件,僅供參考,具體附件以說明書為準。
試驗技術
ZYMD-T型SF6氣體密度繼電器校驗儀說明書中詳細介紹了SF6氣體密度繼電器校驗儀的使用方法、接線方法及儀器注意事項。閱讀中遇到問題請聯系我們。
說明書格式:PDF
ZYMD-T SF6氣體密度繼電器校驗儀說明書
